Stapelbett selbst bauen – Anleitung für Hobbytischler

Ob im Gästezimmer, in der Studentbude oder als eiserne Reserve: Ein Stapelbett sollte jeder haben. Ein Klassiker ist hier sicherlich die Stapelliege von Rolf Heide, kostengünstiger wird es jedoch, wenn Sie das Bett selbst bauen. In dieser Anleitung erfahren Sie Schritt für Schritt, wie Sie ein Stapelbett tischlern. Und weil Sie dann so richtig im Flow sind, können Sie anschließend noch ein dazu passendes Ablageboard und einen Bettkasten bauen.

Stapelbetten
  • Save

Das erwartet Sie in diesem Beitrag

Vorbemerkung

Wir haben eine Standardgröße für eine Matratze von 90 x 200 cm genommen. Das Stapelbett lässt sich aber auch leicht in anderen Größen herstellen. Die Betten werden samt Matratze einfach aufeinander gestellt. Die Matratzenhöhe sollte aber nicht größer als 10 cm sein. Die vier Seitenwände unseres Stapelbettes bestehen aus mehrfach verleimten Buchen-Schichtholz. Die Seitenteile werden an den Ecken durch Schraubverbindungen miteinander verbunden. Dadurch lässt sich das Stapelbett auch leicht wieder in seine Einzelteile zerlegen und transportieren.

1. Schritt: Seitenteile vorbereiten

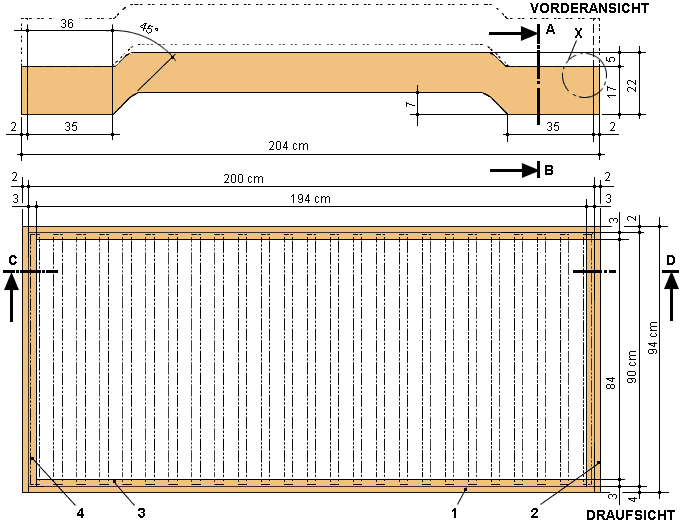

Die Seitenteile (1 und 2) werden nach Vorlage ( siehe Zeichnung) auf die Buchenholzplatten vorgezeichnet und ausgesägt. Alle scharfen Kanten sollten angefast oder abgerundet werden. Die Längsseiten haben eine Außenlänge von 200 cm, die Querseiten sind 94 cm lang. Die Materialstärke für alle Außenteile beträgt 2 cm.

Stapelbett lange Seite
  • Save

2. Schritt: Auflageleisten vorbereiten

Nun werden die Auflageleisten für den Lattenrost auf Maß gesägt. Die Querleisten (4) haben eine Länge von 90 cm, die Längsleisten (3) sind 194 cm lang. Sie sollten eine Mindestbreite von 3 cm und eine Dicke von mindesten 1,5 cm haben.

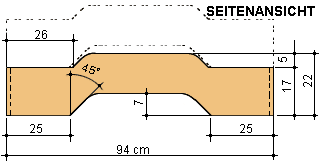

Stapelbett kurze Seite
  • Save

3. Schritt: Außenrahmen herstellen

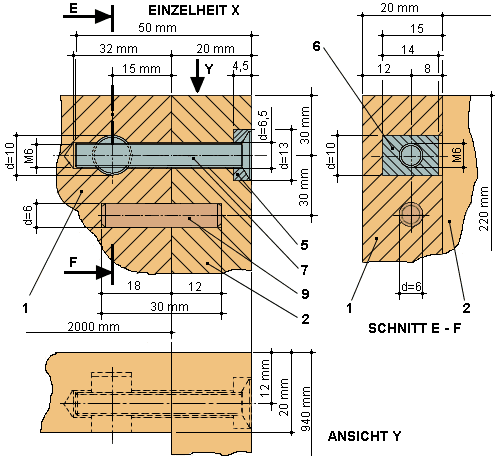

Der Außenrahmen wird mit Dübeln (Teil 9) und speziellen Verbindungsteilen für Betten zusammengebaut. Dazu werden in die schmale Seite der Längsseiten (1) für die Dübel zwei Bohrungen von 6 mm Durchmesser vorgenommen, die von Ober- und Unterkante jeweils 6 cm entfernt sind.

Stapelbett Maße
  • Save

Für die Quermutterbolzen (Teil 6) werden in die Längsseiten auf den Innenseiten 2 Bohrungen mit einem Durchmesser von 10 mm hergestellt. Diese dürfen eine Tiefe von max. 15 mm haben. Quer dazu werden von der schmalen Seite, wo sich auch die Dübellöcher befinden, Bohrungen mittig zu der Bohrung für die Quermutterbolzen hergestellt.

Diese haben einen Durchmesser von 6,5 mm und sind jeweils 3 cm von Ober- und Unterkante entfernt. Zusätzlich wird eine Senkung mit einem Durchmesser von 13 mm und einer Tiefe von 4,5 mm vorgenommen.

In dieser Senkung findet eine Rosette (Teil 5) Platz, durch die eine 6 mm Senkkopfschraube (Teil 7) geführt wird. Diese Senkkopfschraube wird durch den Quermutterbolzen geschraubt. Damit werden die Einzelteile zusammengezogen und können jederzeit wieder gelöst werden.

4. Schritt: Auflager befestigen

Nun werden die Auflageleisten für den Lattenrost an den Innenwänden befestigt. Sie werden in 3,5 cm Entfernung zur Außenhöhe von 17 cm befestigt.

Stapelbett Seitenansicht
  • Save

Auf den Leisten liegt der Lattenrost mit einer Dicke von 1,5 cm auf. Somit bleibt für die Matratze noch eine Höhe von 2 cm, in der sie im Bettrahmen fest zentriert liegt.

Für einen besseren Halt sollte dann aber auch von innen jeweils ein Stahl­winkel in die vier Ecken gesetzt werden. Dieser sollte auf jeden Fall unterhalb der Auflageleisten für den Lattenrost liegen, damit man sich nicht die Matratze beschädigt.

5. Schritt: Lattenrost herstellen

Für den Lattenrost nimmt man 25 Buchenholzleisten mit einer Stärke von 1,5 cm und einer Breite von 3 cm. Sie werden auf eine Länge von 89 cm zugeschnitten, damit der Lattenrost auch seitlich jeweils 0,5 cm Spiel hat.

Am besten legt man die auf Länge zugeschnittenen Leisten in den Bettrahmen und verteilt sie dort gleichmäßig. Die erste und die letzte Leiste sollten zum Bettrahmen ebenfalls beidseitig mindestens 0,5 cm Spielraum haben. Der Abstand der einzelnen Latten beträgt 4,5 cm. Nun werden die Leisten mittels Gurtband miteinander durch Tacker verbunden. So lässt sich der Lattenrost leicht zusammenrollen, möchte man das Bett auseinander bauen.

Anleitung Ablageboard

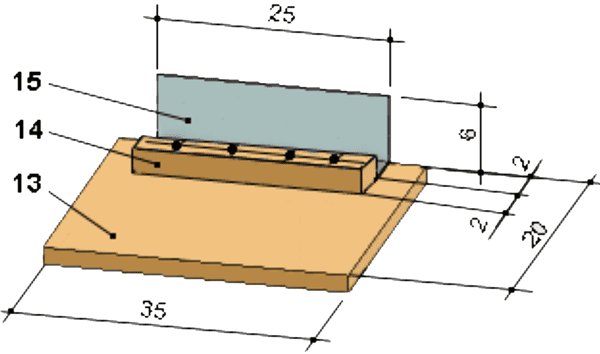

Natürlich darf auch bei einem Stapelbett eine Ablagemöglichkeit nicht fehlen. Unser Ablagebord lässt sich leicht am Bettrahmen aufsetzen und wieder abnehmen. Dazu wird ein Holzbrett in der Größe von 20 x 35 x 2 cm verwendet. Die Aussenkanten werden abgerundet oder angefast und abgeschliffen.

Auf einer der Längsseiten wird ein nichtrostendes Edelstahlblech, welches im 90° Winkel gebogen ist, mittels Schrauben an der Unterseite des Bordes befestigt. Die kurze Seite sollte 2 cm lang sein, die längere Seite, die innen am Bettrahmen anliegt, darf nicht länger als 8 cm sein, sonst bekommt man Probleme mit den Auflageleisten des Lattenrostes.

Stapelbett Ablageboard
  • Save

Wir haben für unseren Winkel eine Höhe von 6 cm gewählt. Wer das Blech nicht selber biegen kann, kann es in jeder Metallschlosserei biegen lassen. Das Winkelblech wird mit der kurzen Seite auf dem Bord befestigt und sollte mittig an einer der Aussenkante ausgerichtet werden.

Bevor man die Holzleiste an der kurzen Seite des Winkels befestigt, sollte man das Bord am Bettkasten aufsetzen und die Holzleiste anpassen. Der Zwischenraum sollte so groß gewählt werden, dass man das Bord leicht aufsetzen und wieder abnehmen kann. Gleichzeitig sollte das Bord so fest sitzen, dass es nicht wackelt und kippt.

Die 25 cm lange Leiste wird danach am Bord verdübelt und verschraubt. Damit die Befestigungsschrauben des Metallwinkels nicht das Holz der Liege zerkratzt, sollte man über die gesamte Metallfläche Filz, Leder oder etwas ähnliches kleben. Praktischerweise sollte man für jede Bett eine Ablagefläche bauen.

Anleitung Bettkasten:

Der Bettkasten hat ein Außenmaß von 94 x 47 x 42 cm und wird laut Zeichnung zusammen gebaut. Die Außenwände werden verdübelt und zusammengeschraubt. Der Deckel liegt lose und bündig auf Holzleisten auf, die an den Innenseiten in einer Entfernung von 2 cm von der Oberkante befestigt werden.

Stapelbett Bettrahmen
  • Save

Wer den Deckel nicht lose aufliegen haben möchte, kann eine Seite mit Klavierband an der Innenseite befestigen. Dann benötigt man an dieser Seite natürlich auch keine Auflageleiste. Um den Deckel hochheben zu können, wird an einer Seite eine Ausfräsung angebracht. Sie sollte so groß gewählt werden, dass man bequem mit seiner Hand hineingreifen kann, ohne sich zu klemmen. Natürlich werden die Kanten wieder abgeschliffen und abgerundet bzw. angefast.

Nach der Fertigstellung der Stapelliege wird das gesamte Holz angeschliffen und mit Klarlack lackiert. Wer es lieber farbig haben möchte, kann das Stapelbett mit umweltfreundlicher Farbe lasieren.

Materialliste: Stapelliege

Nr.StckBenennungMaßeMaterial
12Querseite94,0 x 22,0 x 2 ,0 cmBuchen-Multiplexplatte
22Längsseite200,0 x 22,0 x 2,0 cmBuchen-Multiplexplatte
32Auflageleiste längs90,0 x 3 ,0 x 1,5 cmBuche
42Auflageleiste quer194,0 x 3,0 x 1,5 cmBuche
58Rosette (passend zu Senkkopfschraube M 6 nach DIN7991)Durchm 13 x 4,5 mmStahl
68Quermutterbolzen (zentrisch mit M 6 Gewinde)Durchm. 10 x 14 mmStahl
78Senkkopfschraube (mit Innensechskant SW 4)M6 x 50 mmStahl DIN 7991
88HolzdübelDurchm. 6 x 30 mm
9Holzschraube (für Auflageleisten)3,5 x 45 mm langEdelstahl rostfrei

Materialliste: Lattenrost

Nr.StckBenennungMaßeMaterial
1025Leisten89,0 x 3,0 x 1,5 cmBuche
112Gurtband200 cm lang
12Tacker

Materialliste: Ablagebord

Nr.StckBenennungMaßeMaterial
131Bord35,0 x 20,0 x 2,0 cmBuchen-Multiplexplatte
141Zentrierleiste25,0 x 2,0 x 2,0 cmBuche
151Stahlwinkel25,0 x 6,0 x 2,0 x 0,5 cmEdelstahl nichtrostend
164Holzschraube (für Zentrierleiste)3,5 x 35 mmEdelstahl rostfrei
172Holzschraube (für Stahlwinkel)3,5 x 16 mmEdelstahl rostfrei
182HolzdübelDurchm.6 x 30 mm

Materialliste: Bettkasten

Nr.StckBenennungMaßeMaterial
192Querseiten47,0 x 42,0 x 2,0 cmBuchen-Multiplexplatte
202Längsseiten90,0 x 42,0 x 2,0 cmBuchen-Multiplexplatte
211Deckel90,0 x 43,0 x 2,0 cmBuchen-Multiplexplatte
222Boden90,0 x 43,0 x 2,0 cmBuchen-Multiplexplatte
232Auflageleiste quer43,0 x 2,0 x 2,0 cmBuche
242Auflageleiste längs86,0 x 2,0 x 2,0 cmBuche
2518Holzschraube (für Außenteile)3,5 x 40 mmEdelstahl rostfrei
2612HolzdübelDurchm. 6 x 30 mm
27Holzschraube (für Auflageleisten)3,5 x 35 mmEdelstahl rostfrei

Zusätzliche Materialien:
Klarlack, Holzleim, Filz- oder Lederreste
