Brückensanierung: Was orthotrope Fahrbahnplatten so anfällig macht

Orthotrope Fahrbahnplatten ermöglichten leichtere und schlankere Brückenkonstruktionen, bergen aber große Herausforderungen bei der Sanierung. Die Kombination aus wachsender Verkehrslast und Konstruktionsmängeln führt oft zu Rissbildung. Durch gezielte Verstärkungsmaßnahmen und neue Belagsysteme lassen sich ältere Brücken dennoch nachhaltig ertüchtigen.

Das erwartet Sie in diesem Beitrag

• Eine Konstruktion aus den Anfängen der Moderne
• Ein Bauprinzip mit Tücken
• Aufbau und Funktion
• Warum die Sanierung so aufwendig ist
• Was die Zukunft bringt

Eine Konstruktion aus den Anfängen der Moderne

Orthotrope Fahrbahnplatten stehen aktuell im Fokus. Besonders die Sanierung der Mülheimer Brücke in Köln sorgt für Schlagzeilen. Diese Brücke war 1951 das erste Bauwerk in Deutschland, bei dem ein orthotroper Plattenbalken zum Einsatz kam. Doch was genau ist eine orthotrope Fahrbahnplatte?

Eine orthotrope Platte besteht aus einer relativ dünnen Baustahlplatte, die auf ihrer Unterseite durch aufgeschweißte Profile in Längs- und Querrichtung versteift wird. Diese Versteifungen verhindern lokale Durchbiegungen und helfen, die Radlasten gleichmäßig auf das Tragwerk zu verteilen. Das Besondere ist ihr Kraft-Verformungs-Verhalten: Es richtet sich nach der Richtung der Belastung und wird als orthogonal-anisotrop beschrieben – kurz: orthotrop.

Das System wurde ursprünglich entwickelt, um Brücken leichter zu machen. Erste Anwendungen gab es bereits in den 1920er-Jahren in den USA bei beweglichen Brücken. In Deutschland setzte sich die Bauweise ab Ende der 1940er-Jahre durch, insbesondere bei stählernen Großbrücken. Die Deutzer Brücke in Köln war 1948 ein frühes Beispiel. Die Technik versprach schlankere Bauwerke, Materialersparnis und größere Spannweiten.

Ein Bauprinzip mit Tücken

Trotz ihrer Vorteile offenbaren orthotrope Platten in der Praxis Schwächen. Besonders die 1960er- und 1970er-Jahre brachten Erkenntnisse, die die Fachwelt nachdenklich stimmten. Damals stürzten gleich mehrere große Stahlbrücken während der Montage ein, etwa die Koblenzer Südbrücke und die West Gate Bridge in Melbourne. Zwar trugen Planungsfehler und Baufehler maßgeblich zu den Katastrophen bei, doch die Sensibilität für die Schwächen der orthotropen Platten war geweckt.

Typische Probleme liegen in der Detailkonstruktion. Frühe Platten hatten oft zu dünne Deckbleche oder unzureichend bemessene Schweißverbindungen. Auch die Auswahl der Rippenprofile beeinflusste die Dauerhaftigkeit stark. In vielen Fällen versuchte man Patente zu umgehen, indem man alternative Profilformen wie U-, V- oder Sektkelchprofile verwendete. Diese machten die Konstruktion aufwendiger und oft anfälliger.

Aufbau und Funktion

Orthotrope Fahrbahnplatten setzen sich aus drei Hauptelementen zusammen: dem Deckblech, den Längsrippen und den Querträgern.

Das Deckblech, meist 10 bis 15 mm dick, trägt die direkte Verkehrsbelastung und wird durch eine etwa 60 mm dicke Gussasphaltschicht vor Korrosion geschützt. Diese Schicht verteilt die Radlasten zusätzlich.

Die Längsrippen, häufig trapezförmig und 6 bis 10 mm dick, verlaufen unter der Deckplatte und sorgen für die notwendige Steifigkeit. Sie bilden mit dem Deckblech kleine Hohlkästen, die die Fahrbahnplatte torsionssteif machen.

Die Querträger stützen das System zusätzlich ab. Bei Platten mit offenen Längsrippen beträgt der Abstand zwischen den Querträgern etwa 1,5 bis 2,5 m. Bei torsionssteifen, geschlossenen Rippen sind es bis zu 5 m. Durch spezielle Ausschnitte werden Zwängungsspannungen reduziert, wenn sich die Platte durch Verkehr oder Temperaturveränderungen verformt.

Warum die Sanierung so aufwendig ist

Viele ältere Brücken mit orthotropen Platten halten den heutigen Verkehrsbelastungen nicht mehr stand. Schwerere Lkw, dichterer Verkehr und neue Achslastvorgaben setzen den Konstruktionen zu.

Ein zentrales Problem sind Ermüdungsrisse, insbesondere an den Schweißnähten zwischen Deckblech und Längsrippen oder an den Verbindungen zwischen Rippen und Querträgern. Wie ein Gutachten der Haseltalbrücke zeigte, war häufig nicht nur die Belastung das Problem, sondern auch Modellierungsfehler in der ursprünglichen Berechnung: „Der Überbau war insgesamt zu weich konstruiert“, heißt es darin.

Eine reine Reparatur von Einzelschäden reicht oft nicht aus. Fachleute sprechen von einer notwendigen nachhaltigen Instandsetzung. Dazu gehört nicht nur die Ausbesserung vorhandener Risse, sondern auch eine Erhöhung der Gesamtsteifigkeit, um zukünftige Ermüdung zu vermeiden.

Eine gängige Maßnahme ist das Aufbringen eines neuen, stärker haftenden Fahrbahnbelags. Dieser Belag wirkt wie ein zusätzlicher Verbundpartner und kann die Lasten besser verteilen. Ein gutes Beispiel: Untersuchungen zeigen, dass bei Einsatz eines 75 mm starken Gussasphalts mit verbessertem Bindemittel die Lebensdauer der Schweißnähte deutlich verlängert werden kann.

Was die Zukunft bringt

Für neue Bauwerke setzen sich heute andere Lösungen durch. Oft wird auf Verbundkonstruktionen mit Betonfahrbahnplatten zurückgegriffen, die sich günstiger herstellen lassen und robuster gegenüber Dauerbelastungen sind.

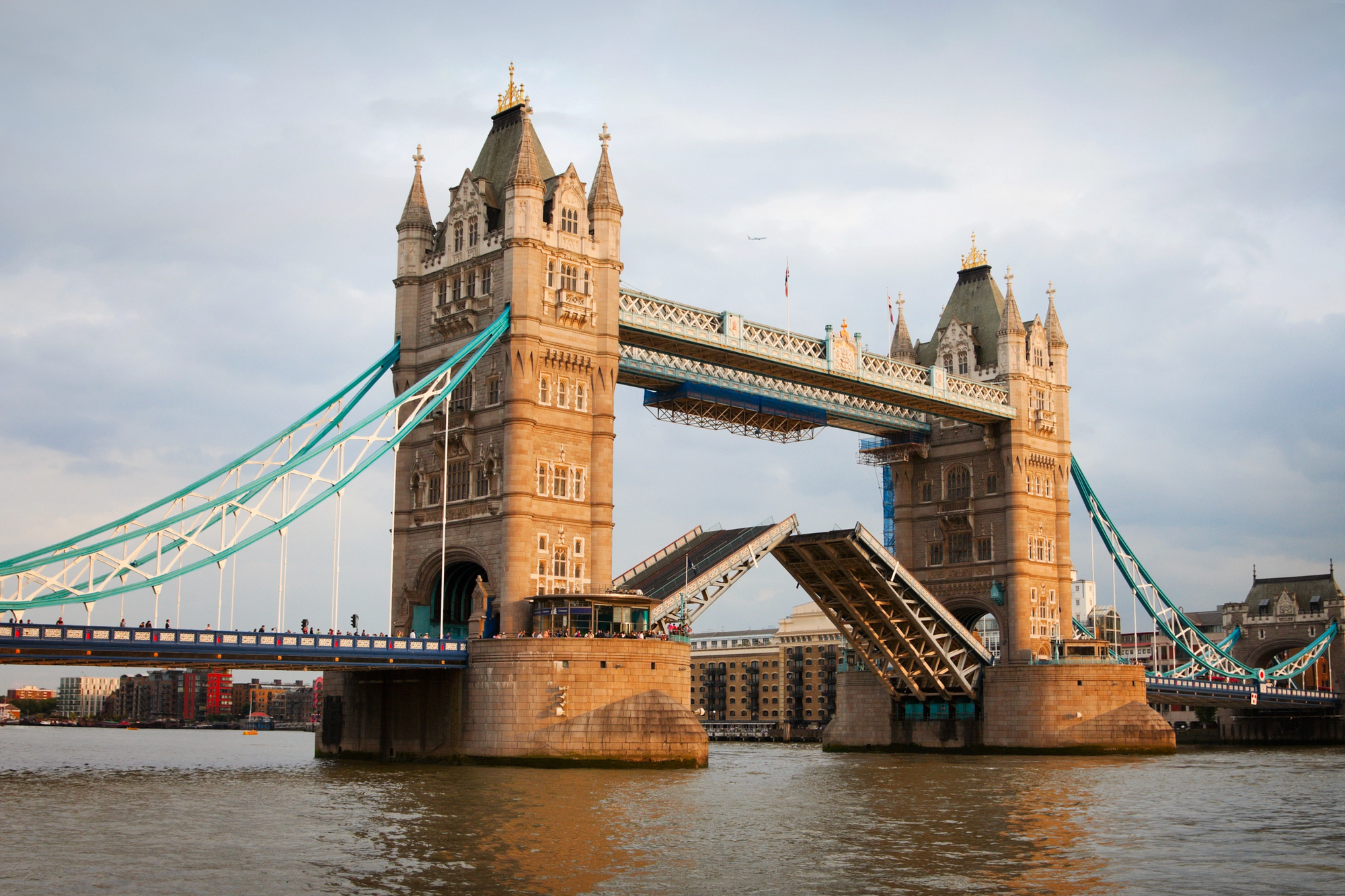

Orthotrope Platten bleiben jedoch wichtig für Spezialanwendungen, etwa bei beweglichen Brücken oder extrem langen Spannweiten, wo das Gewicht entscheidend ist.

Die Sanierung bestehender Brücken wird uns weiterhin begleiten. Dabei zeigt sich: Eine gute Planung, die Auswahl hochwertiger Belagsysteme und eine konsequente Überwachung können die Lebensdauer orthotroper Platten deutlich verlängern.

Wie die Mülheimer Brücke zeigt, ist es möglich, solche Bauwerke trotz ihres Alters fit für kommende Jahrzehnte zu machen – auch wenn der Aufwand erheblich ist.
