Tower Bridge: Die geniale Technik hinter den riesigen Klappflügeln

Wenn von der Tower Bridge die Rede ist, denken viele Menschen zunächst an ihre beiden markanten Türme. Für Ingenieure ist jedoch etwas anderes interessant: Die Brücke ist ein Paradebeispiel dafür, wie technische Innovation, Städtebau und Architektur perfekt zusammenwirken können.

Als die Tower Bridge 1894 eröffnet wurde, galt sie als eines der anspruchsvollsten Infrastrukturprojekte Großbritanniens. Die Ingenieure mussten gleich mehrere Kernprobleme gleichzeitig lösen. Sie sollten den Straßenverkehr im Osten Londons verbessern, den Schiffsverkehr auf der Themse nicht behindern und ein Bauwerk schaffen, das sich ästhetisch in die historische Umgebung des benachbarten Towers einfügt. Dass die Brücke heute noch nahezu unverändert ihren Dienst verrichtet, zeigt, wie weit die Planer ihrer Zeit voraus waren.

Inhaltsverzeichnis

• Ein Verkehrsproblem wächst mit der Stadt
• Acht Jahre Diskussionen und mehr als 50 Entwürfe
• Fundamente im Gezeitenstrom der Themse
• Hinter der Steinfassade steckt ein moderner Stahlbau
• Die Fußgängerstege als statische Zugbänder
• Wie sich 1000 t fast mühelos bewegen lassen
• Als Dampfmaschinen und Akkumulatoren die Brücke bewegten
• Moderne Technik nutzt die Mechanik von 1894
• Eine historische Brücke unter Dauerbeobachtung
• Vom Streitobjekt zum technischen Weltwunder

Ein Verkehrsproblem wächst mit der Stadt

In der zweiten Hälfte des 19. Jahrhunderts entwickelte sich London zur größten Stadt der Welt. Besonders das East End wuchs rasant. Fast 40 % der Bevölkerung lebten östlich der London Bridge. Gleichzeitig nahm der Warenverkehr über die Hafenanlagen entlang der Themse stetig zu. Die vorhandenen Brücken waren längst überlastet. Wer die Themse überqueren wollte, musste oft große Umwege in Kauf nehmen oder auf unzuverlässige Fähren ausweichen.

Eine neue Brücke schien die naheliegende Lösung. Doch genau hier begann das logistische Dilemma: Der Abschnitt zwischen der London Bridge und dem Tower of London war das pulsierende Zentrum des britischen Überseehandels. Hochmastige Segelschiffe mussten ungehindert zu den Docks gelangen können.

Eine niedrige Festbrücke hätte den Schiffsverkehr blockiert. Eine hohe Brücke wiederum hätte kilometerlange Auffahrtsrampen benötigt, die für die damaligen Pferdefuhrwerke in den dicht bebauten Stadtteilen kaum praktikabel gewesen wären. Auch Tunnel galten damals technisch noch nicht als leistungsfähige Option für den massiven Güterverkehr.

Acht Jahre Diskussionen und mehr als 50 Entwürfe

1876 setzte die City of London ein Sonderkomitee ein, um eine tragfähige Lösung zu finden, und schrieb einen öffentlichen Wettbewerb aus. Mehr als 50 Entwürfe gingen ein. Zu den Vorschlägen gehörte unter anderem eine Hochbrücke des bekannten Ingenieurs Sir Joseph Bazalgette. Sie hätte allerdings die gefürchteten, gewaltigen Auffahrtsrampen benötigt und stieß auf erheblichen Widerstand.

Den Durchbruch brachten schließlich der Stadtarchitekt Sir Horace Jones und der Bauingenieur Sir John Wolfe Barry. Ihr Konzept verband mehrere Brückentypen auf geniale Weise miteinander: eine bewegliche Klappbrücke in der Mitte, Hängebrückensegmente an den Seiten und hochgelegene Fußgängerstege zwischen den Türmen. 1885 erhielt der Entwurf die parlamentarische Zustimmung. Bereits ein Jahr später begannen die Bauarbeiten. Jones erlebte die Fertigstellung allerdings nicht mehr; er starb bereits 1887. Die weitere architektonische Ausgestaltung übernahm George D. Stevenson, während Barry die technische Gesamtleitung des Projekts behielt.

Fundamente im Gezeitenstrom der Themse

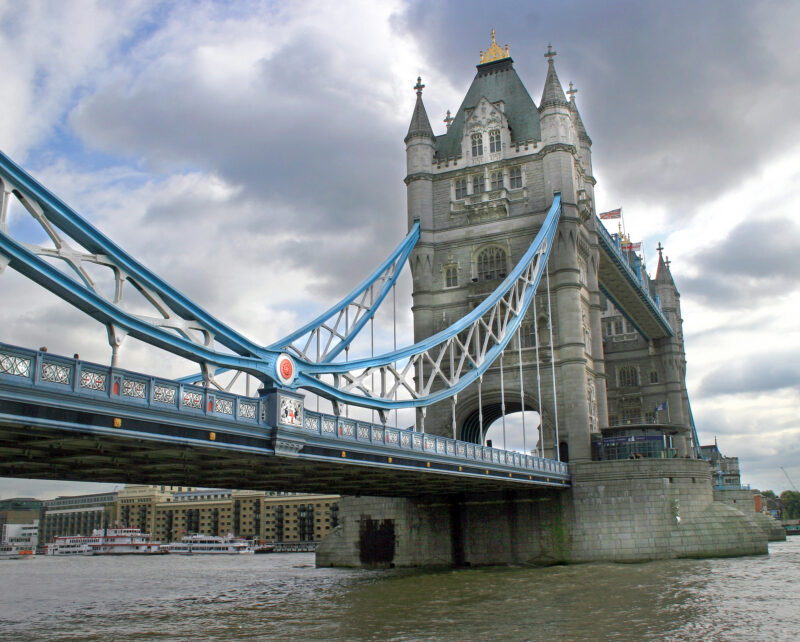

Die größte bautechnische Herausforderung wartete unter der Wasseroberfläche. Die beiden Hauptpfeiler mussten mitten im Fluss gegründet werden. Gleichzeitig forderte die Hafenbehörde, dass die Schifffahrt während der gesamten Bauzeit möglichst wenig beeinträchtigt wird. Große Absperrungen des Flusses waren daher ausgeschlossen.

Die Ingenieure entschieden sich für den Einsatz von Senkkästen, sogenannten Caissons. Diese gewaltigen eisernen Hohlkörper wurden kontrolliert ins Flussbett abgesenkt. Taucher und Arbeiter entfernten unter teils extremen Bedingungen Kies, Schlamm und Ton unter den Konstruktionen, sodass die Kästen durch ihr eigenes Gewicht immer tiefer einsanken.

Erst als sie die tragfähige Tonschicht des London Clay erreichten, konnten die endgültigen Fundamente mit Beton gegossen werden. Trotz massiver Erschwernisse durch Wassereinbrüche und alte Baupfähle gelang es, die gewaltigen Pfeilerfundamente innerhalb von vier Jahren fertigzustellen. Über 30.000 Kubikyard Material wurden dafür ausgehoben.

Hinter der Steinfassade steckt ein moderner Stahlbau

Wer vor der Tower Bridge steht, könnte sie aufgrund ihrer neugotischen Verkleidung für ein massives Steinbauwerk halten. Das ist eine optische Täuschung: Tatsächlich trägt ein inneres Stahlskelett nahezu die gesamte Last. Die Natursteinfassade aus Portland-Stein und Granit dient hauptsächlich dem Schutz der Konstruktion und der architektonischen Anpassung an den Tower.

Die Stahlkonstruktion entstand in Schottland bei Sir William Arrol & Co. und wurde per Schiff nach London transportiert. Auf der Baustelle vernieteten die Fachkräfte rund 5 Millionen Nieten und montierten das Tragwerk in Höhen von über 40 Metern über dem Fluss.

Besonders vorausschauend war die konstruktive Trennung von Stahlgerüst und Fassade. Da sich Stahl bei Temperaturänderungen deutlich stärker ausdehnt als Stein, umwickelten die Ingenieure die tragenden Stahlsäulen mit geöltem Segeltuch. So wurde sichergestellt, dass sich beide Materialien bei Hitze oder Kälte unabhängig voneinander bewegen können, ohne dass es zu Rissen im Mauerwerk kommt.

Die Fußgängerstege als statische Zugbänder

Die beiden oberen Verbindungsstege gehören zu den bekanntesten Elementen der Brücke. Ihre Funktion geht jedoch weit über die eines reinen Fußwegs hinaus – sie sind das statische Bindeglied des gesamten Bauwerks.

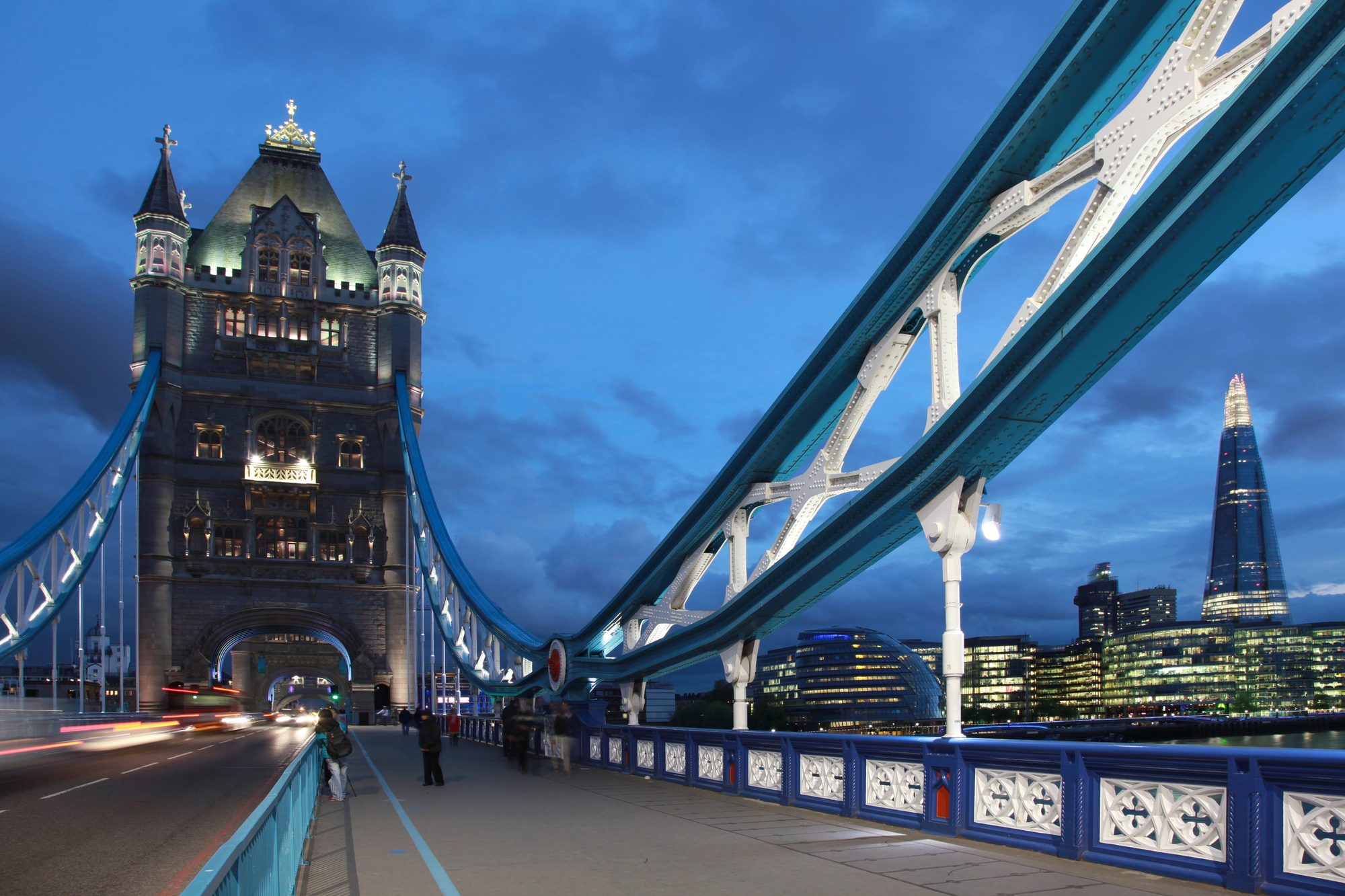

Das System der Tower Bridge kombiniert Klapp- und Hängebrückenelemente. Das statische Problem bei klassischen Hängebrücken ist der enorme horizontale Zug nach innen, der normalerweise durch gewaltige Ankerblöcke im tiefen Boden links und rechts der Brücke aufgefangen werden muss.

Da hierfür am dicht bebauten Themseufer kein Platz war, bauten die Ingenieure ein in sich geschlossenes System: Die Ketten der seitlichen Hängebrücken führen in die Türme hinein und sind dort direkt mit den oberen Fußgängerstegen verbunden. Die Stege fungieren somit als gigantische Zugbänder (bzw. horizontaler Kraftschluss). Sie halten die Türme statisch zusammen und verhindern, dass diese durch das Gewicht der Außensegmente nach außen weggekippt werden.

Ursprünglich sollten Fußgänger die Themse über diese Stege überqueren, wenn die Brücke für Schiffe geöffnet war. Da die meisten Menschen jedoch lieber auf Straßenniveau warteten, statt die unzähligen Stufen zu steigen, wurden die Stege 1910 wegen mangelnder Nutzung geschlossen. Erst 1982 öffnete man sie im Rahmen der Tower-Bridge-Ausstellung wieder.

Wie sich 1000 t fast mühelos bewegen lassen

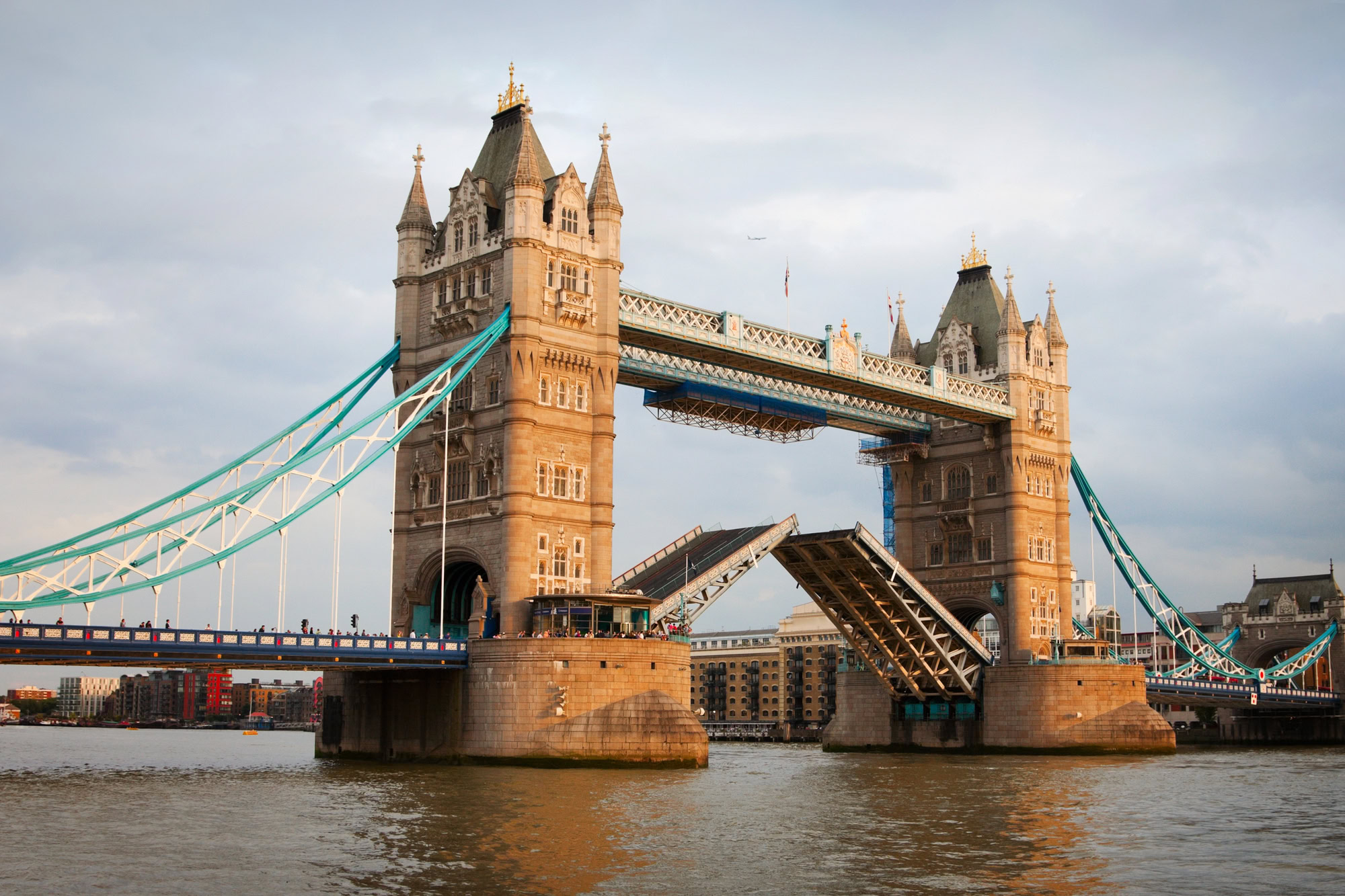

Das technische Herzstück der Tower Bridge sind die beiden beweglichen Brückenflügel. Zusammen verschließen sie eine rund 61 Meter breite Durchfahrt. Jede Klappe überspannt etwa die Hälfte dieser Öffnung und wiegt mehr als 1000 t.

Trotz dieser enormen Masse lässt sich die Brücke innerhalb von rund einer Minute öffnen. Das Geheimnis liegt in der präzisen Auswuchtung: Die Konstruktion arbeitet nach dem Prinzip einer Wippe. In den Pfeilern verborgene Ballastkästen aus Blei und Gusseisen gleichen das Gewicht der Fahrbahn fast vollständig aus. Jede Klappe dreht sich dabei um eine gewaltige, massive Stahlwelle (die Hauptdrehachse oder den Trunnion). Da das System perfekt ausbalanciert ist, muss der Antrieb nur einen vergleichsweise kleinen Rest der Last sowie den mechanischen Widerstand überwinden.

Die wahre statische Herausforderung für den Antrieb ist übrigens nicht das Eigengewicht, sondern die Windlast: Bei starkem Sturm wirken die hochgeklappten Fahrbahnen wie gigantische Segel. Der Antrieb musste daher so dimensioniert werden, dass er den Flügeln auch bei Orkanböen standhält. Wenn die Brücke geschlossen ist, fahren zudem massive Verriegelungsbolzen (locking bolts) an der Spitze ineinander, um die Flügel zu einer absolut starren, befahrbaren Einheit zu koppeln.

Als Dampfmaschinen und Akkumulatoren die Brücke bewegten

Zur Eröffnung verfügte die Tower Bridge über eine hochkomplexe hydraulische Antriebsanlage, die als Meisterwerk des viktorianischen Maschinenbaus gilt. Kohlebefeuerte Kessel erzeugten Dampf, der wiederum riesige Pumpen antrieb. Diese Pumpen pressten Wasser mit einem Druck von bis zu 800 psi (mehr als 55 bar) in sogenannte Gewichtsakkumulatoren – riesige Zylinder, die mit tonnenschweren gusseisernen Gewichten belastet waren.

Diese Akkumulatoren waren essenziell: Sie speicherten die Energie im Voraus, da die Dampfmaschinen allein niemals die enorme Spitzenlast hätten aufbringen können, die beim plötzlichen Anheben der Flügel benötigt wurde. Beim Öffnen der Brücke wurde das unter Druck stehende Wasser aus den Akkumulatoren in die hydraulischen Kolben geleitet, die über Zahnstangen die Brückenflügel bewegten.

Das gesamte System war redundant ausgelegt: Mehrere Kessel und Pumpenhäuser stellten sicher, dass die Brücke selbst bei einem Totalausfall einzelner Komponenten jederzeit betriebsfähig blieb.

Moderne Technik nutzt die Mechanik von 1894

In den 1970er-Jahren wurde die ursprüngliche Dampftechnik zunehmend unwirtschaftlich. Die Zahl der Brückenöffnungen war durch die Verlagerung der Hafenanlagen flussabwärts stark zurückgegangen, während die Personal- und Wartungskosten stiegen.

1976 stellte man das System auf einen modernen, elektrohydraulischen Antrieb um. Heute erzeugen kompakte Elektromotoren den erforderlichen Hydraulikdruck, und hocheffiziente Hydromotoren übernehmen die Bewegung der Klappen. Das Öl hat das Wasser als Hydraulikmedium abgelöst. Das Faszinierende daran: Viele der mechanischen Originalkomponenten aus dem 19. Jahrhundert sind bis heute im Einsatz. Die Kraftübertragung auf die Flügel erfolgt nach wie vor über die historischen Zahnräder und Wellen von 1894.

Eine historische Brücke unter Dauerbeobachtung

Die Tower Bridge ist nach wie vor ein unverzichtbarer Teil des Londoner Verkehrsnetzes und wird täglich von mehr als 40.000 Fahrzeugen genutzt. Um die historische und denkmalgeschützte Bausubstanz vor Überlastungsschäden zu schützen, gelten heute extrem strenge Betriebsauflagen:

• Höchstgeschwindigkeit: 32 km/h (20 mph)
• Maximalgewicht: 18 t pro Fahrzeug
• Überwachung: In die Fahrbahn eingelassene Induktionsschleifen und Sensoren messen kontinuierlich die Achslasten und Fahrzeugabmessungen. Eine automatische Kennzeichenerfassung (ANPR) dokumentiert Verstöße sofort.

Dieses engmaschige Monitoring ermöglicht es den Bauingenieuren, strukturelle Belastungen und Schwingungen in Echtzeit zu analysieren, bevor es zu Materialermüdung oder dauerhaften Schäden am Tragwerk kommen kann.

Vom Streitobjekt zum technischen Weltwunder

Als die Tower Bridge 1894 offiziell eröffnet wurde, erntete sie nicht nur Applaus. Vor allem zeitgenössische Architekten kritisierten die neugotische Verkleidung scharf. Die renommierte Fachzeitschrift The Builder sprach abfällig von der „monumentalsten und absurdesten architektonischen Täuschung der Baugeschichte“, weil die Fassade einen Steinbau vortäuschte, wo eigentlich moderner Stahl arbeitete.

Heute, über 130 Jahre später, ist es gerade diese Symbiose aus historisierender Architektur und genialer Ingenieurkunst, die das Bauwerk zu einer weltweiten Ikone macht. Die Tower Bridge zeigt eindrucksvoll, wie die Ingenieure des 19. Jahrhunderts mit Mut zu neuen Konstruktionsformen auf die Herausforderungen einer explodierenden Metropole reagierten. Sie schufen nicht nur eine funktionale Verkehrsverbindung, sondern ein zeitloses Denkmal der Ingenieurtechnik.
