Millau-Viadukt: Warum Europas höchste Brücke im Wind schwingen muss

Das Millau-Viadukt in Südfrankreich zählt zu den spektakulärsten Brückenbauwerken Europas. Die bis zu 343 m hohen Pylone und die exponierte Lage über dem windreichen Tarn-Tal stellen das Tragwerk vor außergewöhnliche Herausforderungen. Anders als viele Menschen vermuten, darf eine solche Brücke nicht vollkommen starr sein. Sie wurde bewusst so konstruiert, dass sie sich unter Windlasten, Verkehr und Temperaturschwankungen elastisch verformen kann. Erst diese kontrollierte Beweglichkeit gewährleistet die langfristige Standsicherheit des Bauwerks.

Inhaltsverzeichnis

• 343 m Höhe – Dimensionen der Superlative
• Warum eine starre Konstruktion versagen würde
• Die Stimmgabel-Geometrie: Beton, der wie eine Feder wirkt
• Der Wind als dynamischer Hauptgegner
• Aerodynamik aus dem Flugzeugbau
• Meter für Meter über das Tal geschoben
• Structural Health Monitoring: Das digitale Nervensystem

343 m Höhe – Dimensionen der Superlative

Wenn Sie das Millau-Viadukt zum ersten Mal aus der Ferne betrachten, wird die Größe des Bauwerks sofort deutlich. Mit einer Gesamthöhe von 343 m bis zur Spitze des höchsten Pylons überragt die Konstruktion sogar den Eiffelturm. Die Fahrbahn selbst schwebt rund 270 m über dem Grund des Tarn-Tals.

Entworfen wurde das Bauwerk vom französischen Brückeningenieur Michel Virlogeux in Zusammenarbeit mit dem britischen Architekten Norman Foster. Ihr Ziel war es, einen der größten Engpässe auf der Autobahn A75 zwischen Paris und dem Mittelmeerraum zu beseitigen.

Die technischen Kennzahlen verdeutlichen die Dimensionen:

• Gesamtlänge: 2460 m
• Sieben Hauptpfeiler
• Spannweiten von bis zu 342 m zwischen den Pfeilern

Ein Bauwerk dieser Größenordnung ist permanent dynamischen Belastungen ausgesetzt. Genau hier mussten die Planenden neue Wege gehen.

Warum eine starre Konstruktion versagen würde

In der breiten Öffentlichkeit wird Stabilität häufig mit maximaler Steifigkeit gleichgesetzt. Im modernen Brückenbau gilt jedoch oft das Gegenteil: Je größer ein Bauwerk wird, desto wichtiger ist seine Fähigkeit zur kontrollierten Verformung.

Das Millau-Viadukt muss gleichzeitig mehrere Lastfälle bewältigen:

1. Starke und wechselnde Seitenwinde im Tarn-Tal
2. Große Temperaturunterschiede zwischen Sommer und Winter
3. Hohe Verkehrslasten durch Pkw und Schwerverkehr
4. Eigenbewegungen des fast 2,5 km langen Stahlüberbaus

Besonders die Temperatur stellt die Konstruktion vor Herausforderungen. Stahl dehnt sich bei Erwärmung aus und zieht sich bei Kälte wieder zusammen. Bei der Gesamtlänge des Viadukts können Temperaturunterschiede zu Längenänderungen von rund einem Meter führen.

Würde das Tragwerk diese Bewegungen nicht zulassen, entstünden erhebliche Spannungen im Material. Langfristig könnten daraus Verformungen, Materialermüdung oder Schäden an der Konstruktion resultieren.

Die Stimmgabel-Geometrie: Beton, der wie eine Feder wirkt

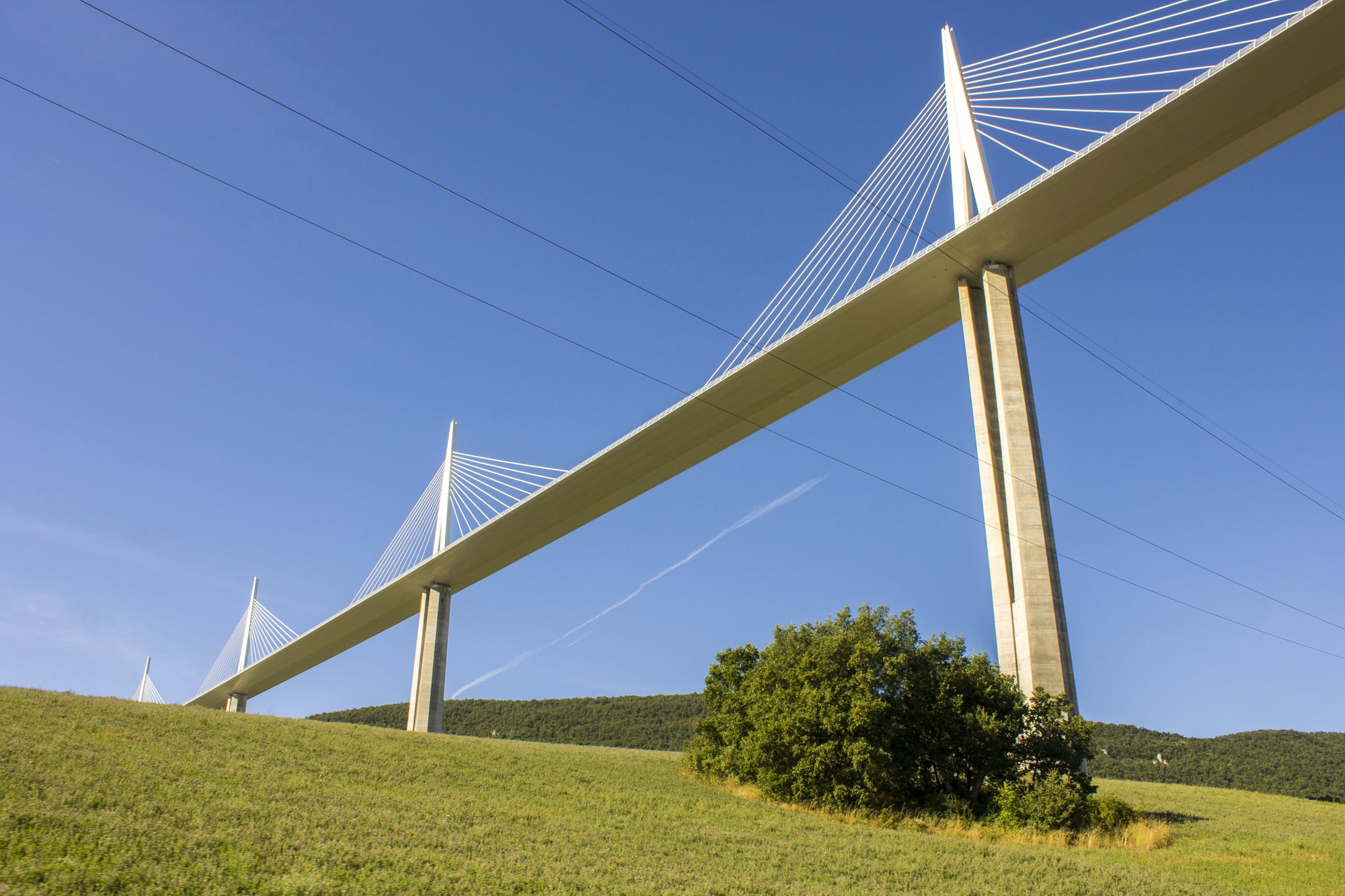

Die Lösung dieses Problems offenbart sich beim Blick auf die sieben Hauptpfeiler. Aus der Entfernung wirken sie wie massive, unnachgiebige Betonscheiben. Schaut man genauer hin, erkennt man jedoch, dass sich die Pfeiler kurz unterhalb der Fahrbahn in zwei schlanke Schenkel aufteilen. Fachleute sprechen von einer sogenannten Stimmgabel-Geometrie.

Diese Aufspaltung erfüllt zwei gegensätzliche Anforderungen gleichzeitig:

• Quer zur Fahrtrichtung weisen die Pfeiler eine enorme Steifigkeit auf. Dadurch können sie die hohen Windkräfte sicher in die Fundamente ableiten.
• In Längsrichtung reagieren sie deutlich elastischer. So können sie die temperaturbedingten Bewegungen des Überbaus aufnehmen.

Die Pfeiler wirken dadurch wie riesige Federn aus Stahlbeton. Sie geben geringfügig nach, ohne ihre Tragfähigkeit einzubüßen.

Gerade darin liegt die eigentliche Ingenieurleistung. Die Brücke bekämpft äußere Kräfte nicht allein durch Masse und Steifigkeit, sondern durch eine kontrollierte Elastizität.

Der Wind als dynamischer Hauptgegner

Die topografische Lage über dem Tarn-Tal sorgt für anspruchsvolle meteorologische Bedingungen. Das Tal wirkt wie eine natürliche Leitstruktur für Luftströmungen und kann Windgeschwindigkeiten lokal verstärken.

Bereits während der Bauphase spielte der Wind eine entscheidende Rolle. Beim spektakulären Einschieben des Stahlüberbaus galten strenge Windgrenzwerte. Bei ungünstigen Bedingungen mussten die Arbeiten unterbrochen werden.

Nach der Fertigstellung blieb der Wind die wichtigste dynamische Belastung des Bauwerks. Dabei geht es nicht nur um die Kraft einer Böe. Problematisch können vor allem Schwingungen werden.

Jedes Bauwerk besitzt charakteristische Eigenfrequenzen. Treffen periodische Windanregungen auf diese Eigenfrequenzen, kann Resonanz entstehen. Die Schwingungen verstärken sich dann gegenseitig und können gefährliche Ausmaße annehmen.

Ein bekanntes Beispiel dafür ist die Tacoma-Narrows-Brücke in den USA. Sie geriet 1940 durch aeroelastische Schwingungen in starke Verdrehungen und stürzte schließlich ein. Dieses Ereignis gilt bis heute als Meilenstein der Windforschung im Brückenbau. Beim Millau-Viadukt wurde das Risiko solcher Schwingungen bereits in der Planungsphase berücksichtigt.

Aerodynamik aus dem Flugzeugbau

Um die Windlasten zu beherrschen, erhielt der Überbau die Form eines schlanken, geschlossenen Stahlhohlkastens. Diese Konstruktion spart gegenüber einer vergleichbaren Betonlösung erhebliche Mengen an Gewicht. Die äußere Form des Brückendecks wurde in umfangreichen Windkanalversuchen optimiert.

Dabei verfolgten die Ingenieurinnen und Ingenieure ein ähnliches Prinzip wie im Flugzeugbau – allerdings mit einem anderen Ziel. Während Flugzeugtragflächen Auftrieb erzeugen sollen, wurde der Querschnitt des Viadukts so gestaltet, dass gefährlicher Auftrieb und kritische Torsionsschwingungen möglichst gar nicht erst entstehen.

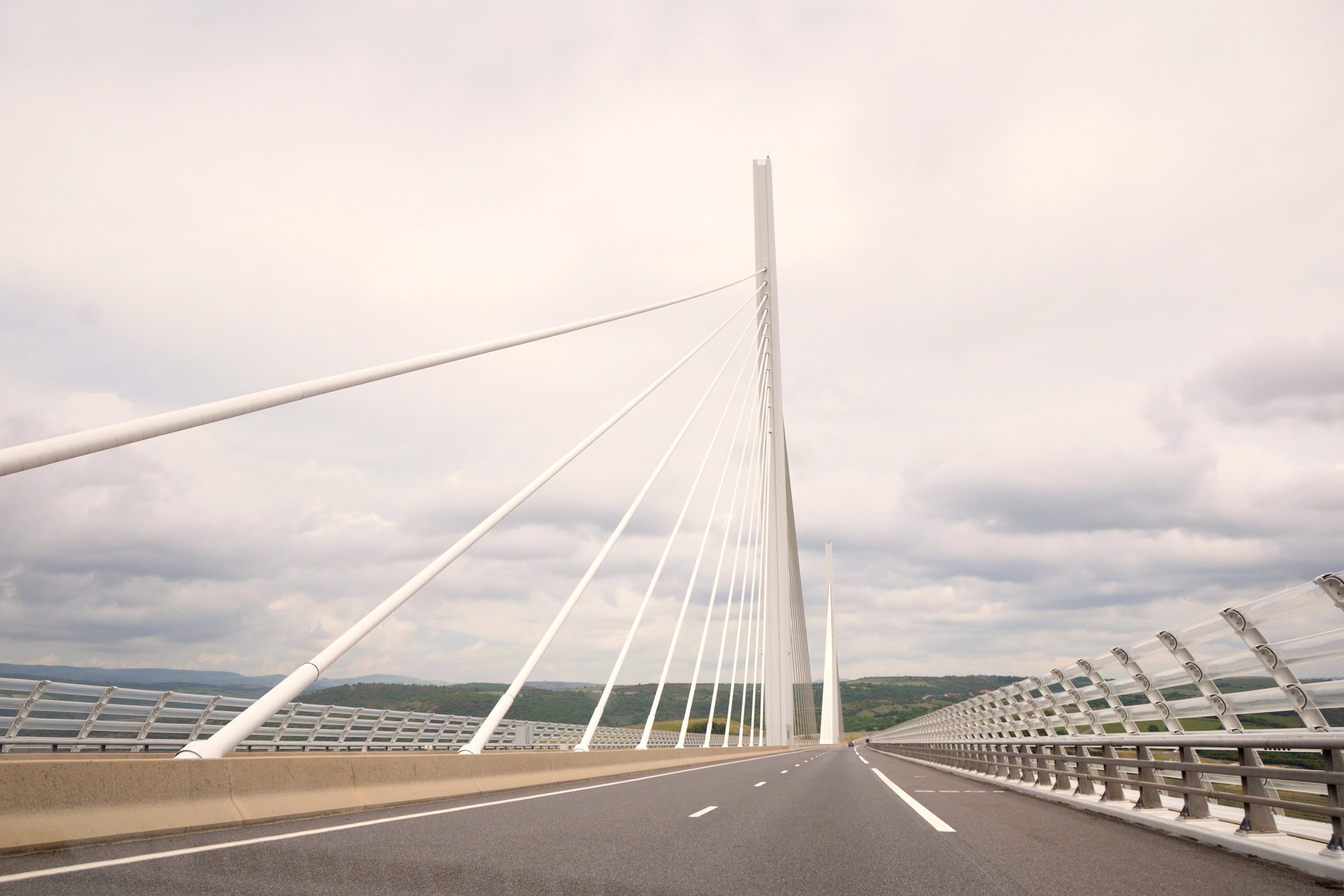

Die Aerodynamik des Decks trägt somit wesentlich zur Stabilität des Bauwerks bei.Auch die 154 Schrägseile wurden speziell ausgelegt. Ihre Ummantelungen besitzen spiralförmige Strukturen, die verhindern, dass Regenwasser zusammen mit Wind unerwünschte Schwingungen auslöst.

Meter für Meter über das Tal geschoben

Eine besondere Herausforderung war bereits die Errichtung der Brücke. Anstatt den Überbau in mehreren hundert Metern Höhe Stück für Stück zu montieren, fertigten die Bauunternehmen große Teile der Stahlkonstruktion an beiden Talrändern vor. Anschließend schoben hydraulische Anlagen die Segmente langsam über die Pfeiler hinweg.

Dieses sogenannte Taktschiebeverfahren gehörte damals zu den anspruchsvollsten Brückenmontagen Europas. Die einzelnen Abschnitte mussten millimetergenau ausgerichtet werden, während sie sich hunderte Meter über dem Tal befanden.

Structural Health Monitoring: Das digitale Nervensystem

Die Überwachung eines solchen Großbauwerks erfolgt heute weitgehend automatisiert. Das Millau-Viadukt verfügt über ein umfassendes System zur Strukturüberwachung, das kontinuierlich Daten liefert.

Zum Einsatz kommen unter anderem:

• Dehnungssensoren in den Betonpfeilern
• Beschleunigungssensoren im Stahlüberbau
• Neigungsmesser an den Pylonen
• Windmessanlagen entlang des Bauwerks
• Systeme zur Erfassung von Verformungen und Bewegungen

Die Sensoren registrieren kontinuierlich Belastungen, Schwingungen und Verformungen. Wenn starke Stürme über das Tarn-Tal ziehen, können sich die Spitzen der Pylone um mehrere Dezimeter bewegen. Was für Laien zunächst beunruhigend wirkt, zeigt in Wirklichkeit, dass das statische Konzept funktioniert. Die Konstruktion nimmt die Kräfte auf, verteilt sie kontrolliert und kehrt anschließend wieder in ihre Ausgangslage zurück.
