Schwere Lasten befestigen: Welcher Dübel hält in Beton und Mauerwerk?

Ein Küchenschrank, eine Markise oder ein Vordach bringen schnell einiges an Gewicht an die Wand. Trotzdem lässt sich nicht einfach sagen: Ab 50 oder 100 Kilogramm braucht man einen Schwerlastdübel. So funktioniert Befestigungstechnik nicht.

Es kommt nicht nur darauf an, wie schwer eine Last ist, sondern auch darauf, wie sie auf die Befestigung wirkt und worin der Dübel steckt. Beton verhält sich anders als Hochlochziegel, Porenbeton anders als Kalksandstein. Hinzu kommen Zug- und Querkräfte, Hebelwirkungen sowie die Abstände zu Bauteilkanten und anderen Befestigungen.

Wer schwere Lasten befestigen möchte, sollte deshalb zuerst den Untergrund kennen und anschließend ein Befestigungssystem wählen, das genau für diesen Einsatz vorgesehen ist.

Wann gilt eine Last überhaupt als schwer?

Eine allgemeingültige Kilogrammzahl gibt es nicht.

Ein 50 Kilogramm schwerer Gegenstand, der dicht an einer massiven Wand hängt, beansprucht seine Befestigung anders als eine 50 Kilogramm schwere Konstruktion, die weit von der Wand auskragt. Bei einer Markise kommen zusätzlich erhebliche Windkräfte hinzu.

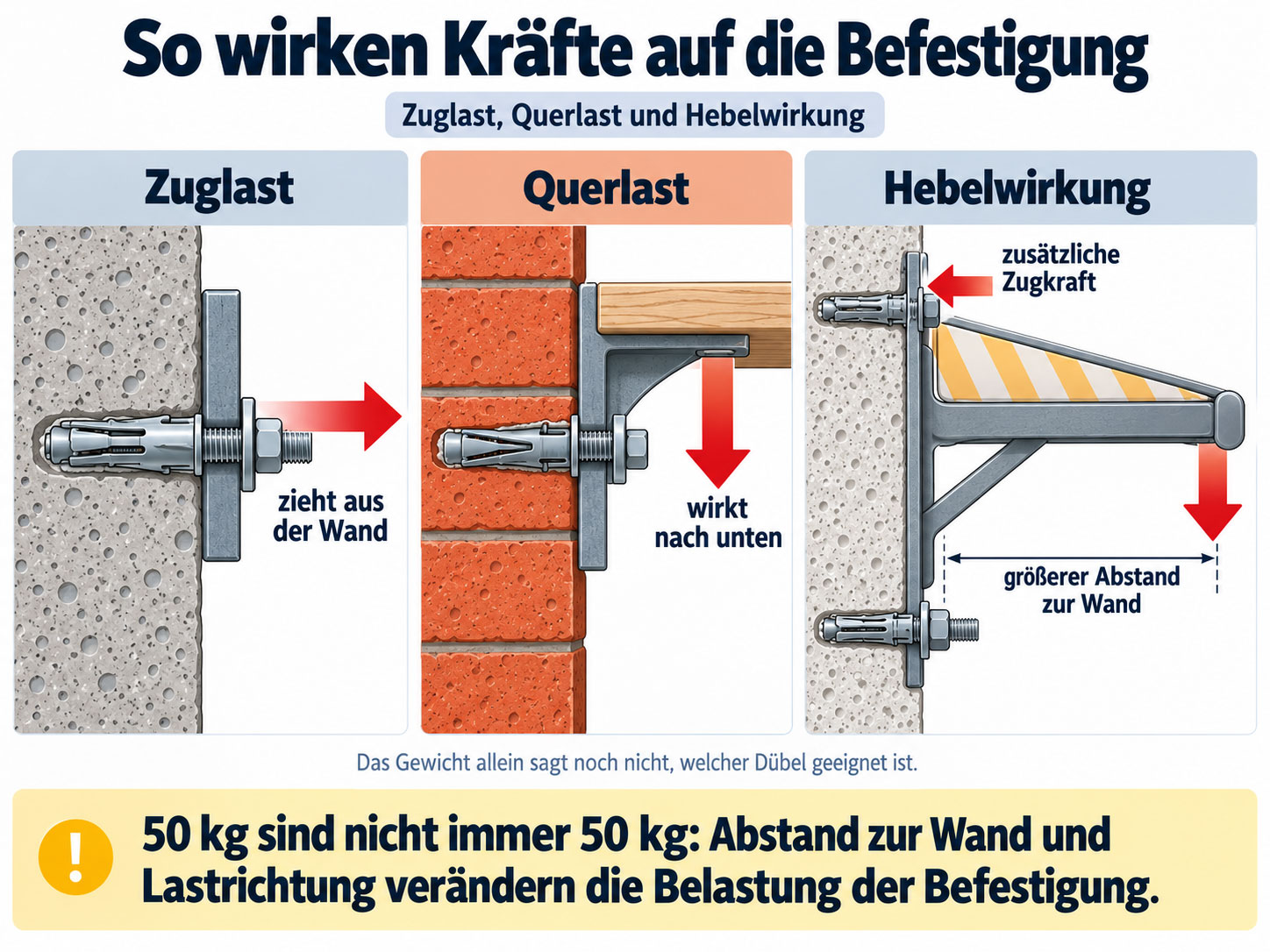

Bei Befestigungen wirken vor allem zwei Belastungsarten:

Zuglast:
Die Last versucht, den Dübel aus der Wand herauszuziehen.

Querlast:
Die Kraft wirkt seitlich auf den Dübel.

In der Praxis treten beide Belastungen häufig gemeinsam auf. Je weiter ein Bauteil von der Wand absteht, desto größer kann zusätzlich die Hebelwirkung werden.

Deshalb ist die Aussage „Dieser Dübel trägt 200 Kilogramm“ ohne weitere Angaben wenig hilfreich. Entscheidend ist, unter welchen Bedingungen dieser Wert gilt.

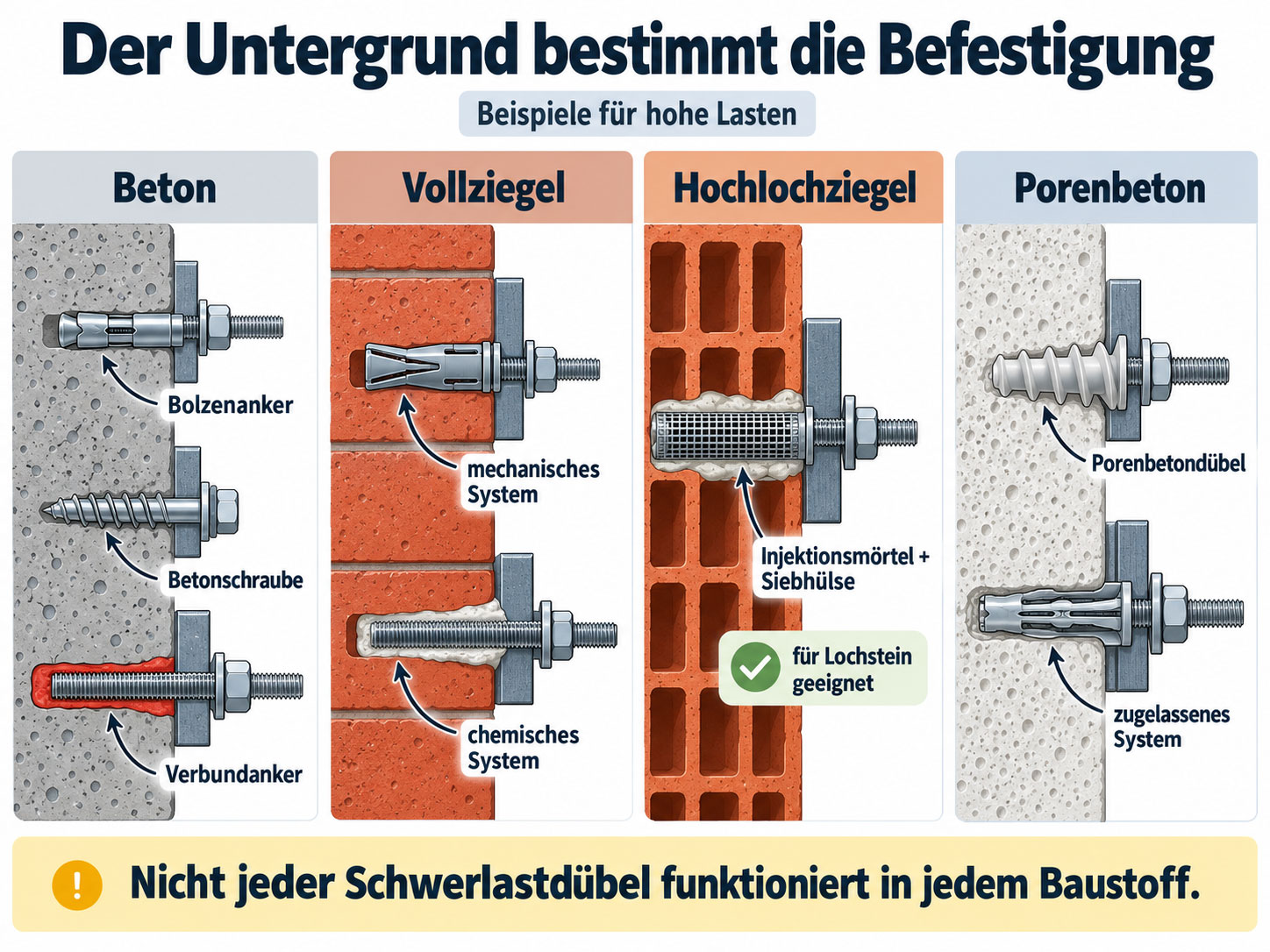

Zuerst klären: Woraus besteht die Wand?

Bevor Sie Dübel kaufen oder Löcher bohren, müssen Sie wissen, worin die Befestigung sitzen soll.

Zu den häufigsten Untergründen gehören:

Die Tabelle ist nur eine Orientierung. Welches Produkt tatsächlich geeignet ist, ergibt sich aus dessen technischer Bewertung beziehungsweise Herstellerfreigabe.

Das Bohrmehl kann einen ersten Hinweis auf den Wandbaustoff geben. Als sichere Bestimmung reicht die Farbe allerdings nicht aus. Gerade bei Mauerwerk muss häufig geklärt werden, ob beispielsweise ein Voll- oder Lochstein vorhanden ist.

Wie sich verschiedene Wandbaustoffe beim Bohren verhalten und welche Bohrmaschine dafür geeignet ist, lesen Sie im Ratgeber Richtig bohren: Welche Maschine und welcher Bohrer passen?.

Schwere Lasten in Beton befestigen

Beton ist für hohe Lasten ein günstiger Befestigungsgrund. Trotzdem kann nicht jeder Metallanker einfach irgendwo in ein Betonbauteil gesetzt werden.

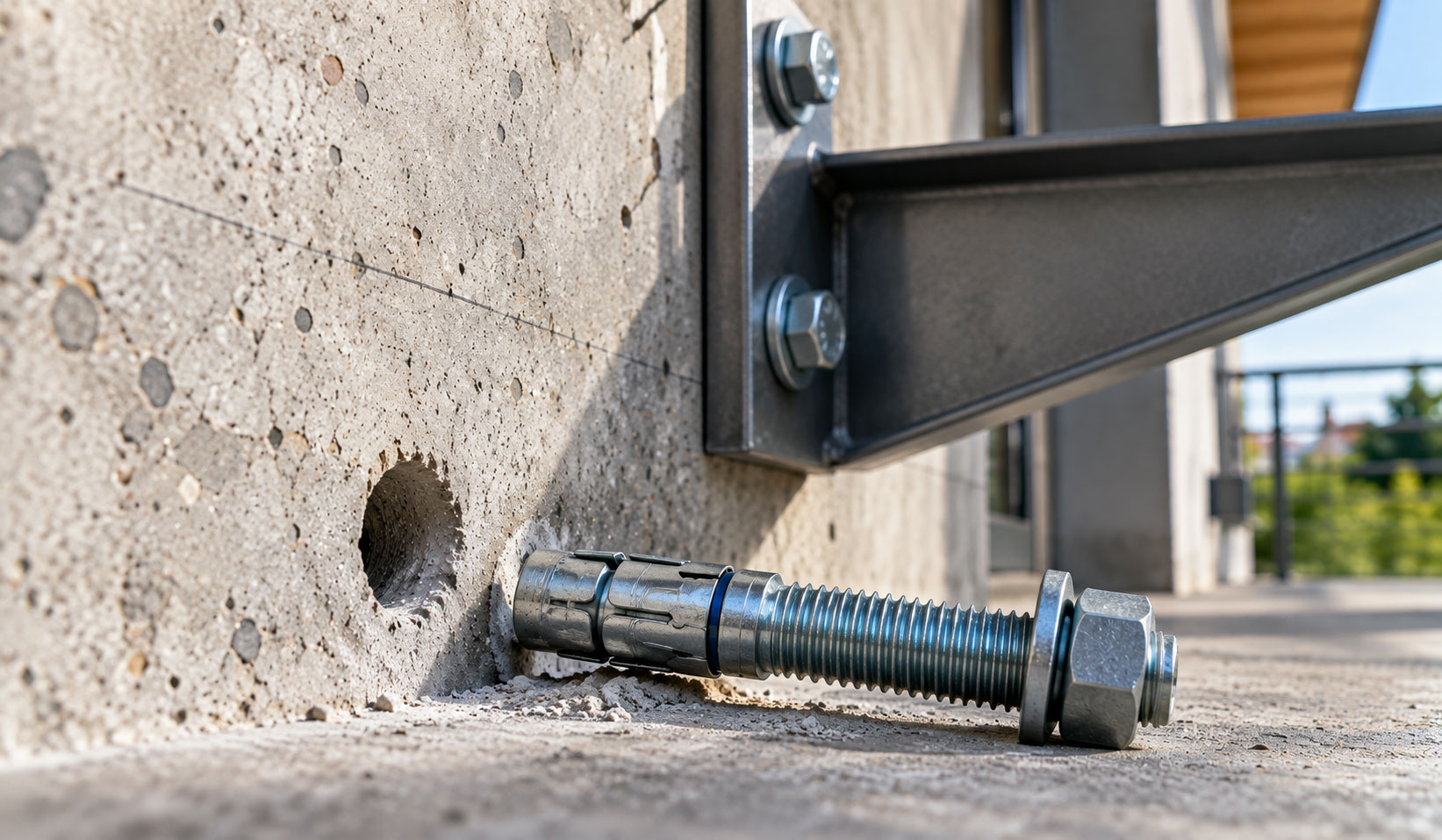

Eine klassische Lösung ist der Bolzenanker. Er wird in ein passendes Bohrloch eingesetzt beziehungsweise bei der Durchsteckmontage durch das Anbauteil hindurch montiert. Beim Anziehen der Mutter wird der Spreizmechanismus aktiviert und der Anker im Beton verspannt.

Bolzenanker dürfen nicht mit Einschlagankern gleichgesetzt werden. Dabei handelt es sich um unterschiedliche Befestigungssysteme.

Je nach Produkt sind unter anderem vorgegeben:

• Bohrdurchmesser,
• Bohrlochtiefe,
• Verankerungstiefe,
• Anbauteildicke,
• Randabstand,
• Abstand zwischen mehreren Ankern,
• Montagedrehmoment.

Beispielsweise weisen zugelassene Bolzenanker konkrete Installationsdrehmomente und Verankerungstiefen auf. Manche Produkte sind sowohl für gerissenen als auch für ungerissenen Beton zugelassen.

Das bedeutet: Nicht nach dem Motto „möglichst fest anziehen“ arbeiten. Das vorgegebene Montagedrehmoment gehört zum geprüften Befestigungssystem.

Warum gerissener Beton eine Rolle spielt

Die Bezeichnung klingt dramatischer, als sie ist. Bei Stahlbeton können im Zugbereich planmäßig feine Risse auftreten. Das wird bei der Bemessung berücksichtigt.

Für Befestigungen ist deshalb relevant, ob ein Anker auch für gerissenen Beton vorgesehen ist. Bei entsprechenden Anwendungen sollte die technische Bewertung des Befestigungsmittels diesen Einsatz ausdrücklich abdecken.

Für Heimwerker bedeutet das vor allem: Bei einer hoch belasteten oder sicherheitsrelevanten Befestigung reicht es nicht, irgendeinen als „Schwerlastdübel“ bezeichneten Metallanker zu kaufen.

Betonschrauben als Alternative

Neben Bolzenankern gibt es Betonschrauben. Sie werden in ein vorgebohrtes Loch eingeschraubt und schneiden beziehungsweise formen dabei ihr Gewinde im Beton.

Sie können je nach zugelassenem System hohe Lasten aufnehmen und ermöglichen eine vergleichsweise einfache Montage. Aber auch hier gelten konkrete Vorgaben für Bohrloch, Verankerungstiefe, Randabstände und Montage.

Ob Bolzenanker, Betonschraube oder chemisches System besser geeignet sind, hängt vom jeweiligen Anwendungsfall ab.

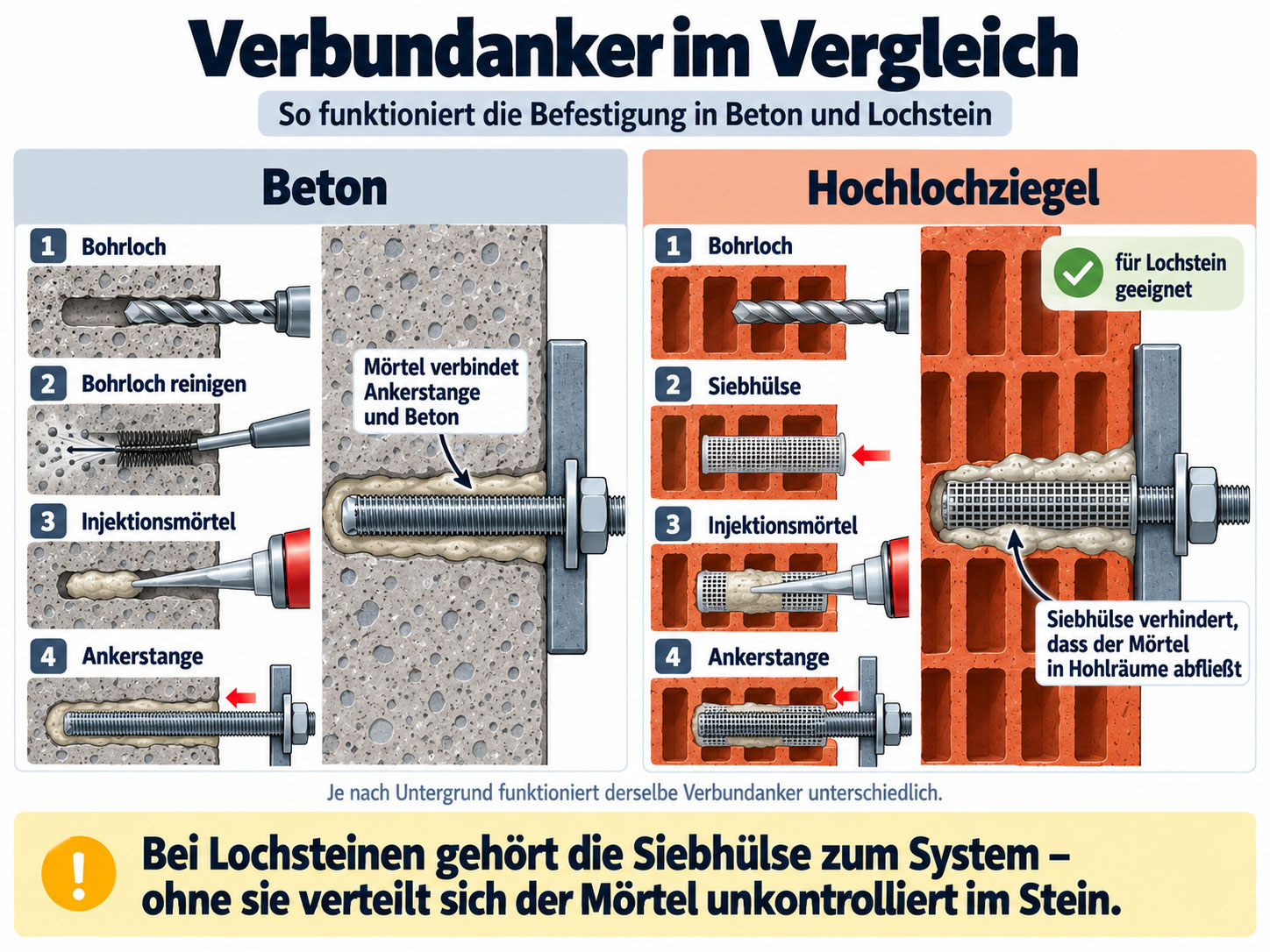

Verbundanker: Befestigen mit Injektionsmörtel

Bei chemischen Befestigungen wird eine Ankerstange nicht allein durch Spreizdruck gehalten. Zum System gehören ein Verankerungselement und ein Verbundmörtel.

Das Deutsche Institut für Bautechnik (DIBt) beschreibt solche Verbunddübel als Systeme, die in vorgebohrte Bohrlöcher eingesetzt und mit dem Verankerungsgrund verbunden werden. Sie können je nach System in Beton, Vollstein, Lochstein oder Porenbeton eingesetzt werden.

Typischerweise läuft die Montage in einem massiven Untergrund so ab:

1. Bohrloch entsprechend den Systemvorgaben herstellen.
2. Bohrloch wie vorgeschrieben reinigen.
3. Injektionsmörtel einbringen.
4. Ankerstange einsetzen.
5. Vorgeschriebene Aushärtezeit abwarten.
6. Anbauteil montieren.

Die Details unterscheiden sich von System zu System. Deshalb sind Montageanleitung und technische Bewertung keine Nebensache.

Warum die Reinigung des Bohrlochs wichtig ist

Gerade bei Verbundankern sollte der Bohrstaub nicht einfach im Loch bleiben.

Der Mörtel muss die vorgesehene Verbindung zum Untergrund herstellen können. Deshalb geben die Hersteller je nach System konkrete Reinigungsverfahren vor.

Das kann beispielsweise mehrmaliges Ausblasen und Bürsten umfassen.

Auch hier gilt: Nicht nach einer allgemeinen Heimwerker-Faustregel arbeiten, sondern nach der Montagevorgabe des verwendeten Systems.

Schwere Lasten in Hochlochziegeln befestigen

Bei Lochsteinen funktioniert ein Injektionssystem anders als in massivem Beton.

Würde der Mörtel einfach in das Bohrloch gespritzt, könnte er sich unkontrolliert in den Hohlräumen verteilen. Bei dafür vorgesehenen Systemen kommt deshalb eine Siebhülse zum Einsatz.

Die richtige Reihenfolge lautet dann:

1. Bohrloch herstellen und nach Systemvorgabe reinigen.
2. Siebhülse einsetzen.
3. Injektionsmörtel einbringen.
4. Ankerstange einsetzen.
5. Mörtel vollständig aushärten lassen.

Das DIBt beschreibt diese Funktionsweise ausdrücklich: Die Siebhülse wird vor dem Mörtel in das Bohrloch eingesetzt und verhindert, dass der Injektionsmörtel ungehindert in die Hohlräume des Steins fließt.

Wichtig ist außerdem das richtige Bohren. Hochlochziegel sollten nicht unnötig stark durch Schlag- oder Hammerwirkung beschädigt werden. Mehr dazu finden Sie im Beitrag Richtig bohren: Welche Maschine und welcher Bohrer passen?.

Was ist bei Porenbeton anders?

Porenbeton lässt sich leicht bearbeiten, besitzt aber eine deutlich andere Struktur als Normalbeton.

Gewöhnliche Dübel erreichen darin nicht automatisch die gleichen Tragfähigkeiten. Je nach Belastung kommen spezielle Porenbetondübel, geeignete Langschaftdübel oder zugelassene Injektionssysteme infrage.

Bei hohen oder sicherheitsrelevanten Lasten sollte das verwendete Befestigungssystem ausdrücklich für den vorhandenen Porenbeton vorgesehen sein.

Beim Bohren wird normalerweise ohne Schlag gearbeitet, damit das relativ weiche Material rund um das Bohrloch nicht unnötig beschädigt wird.

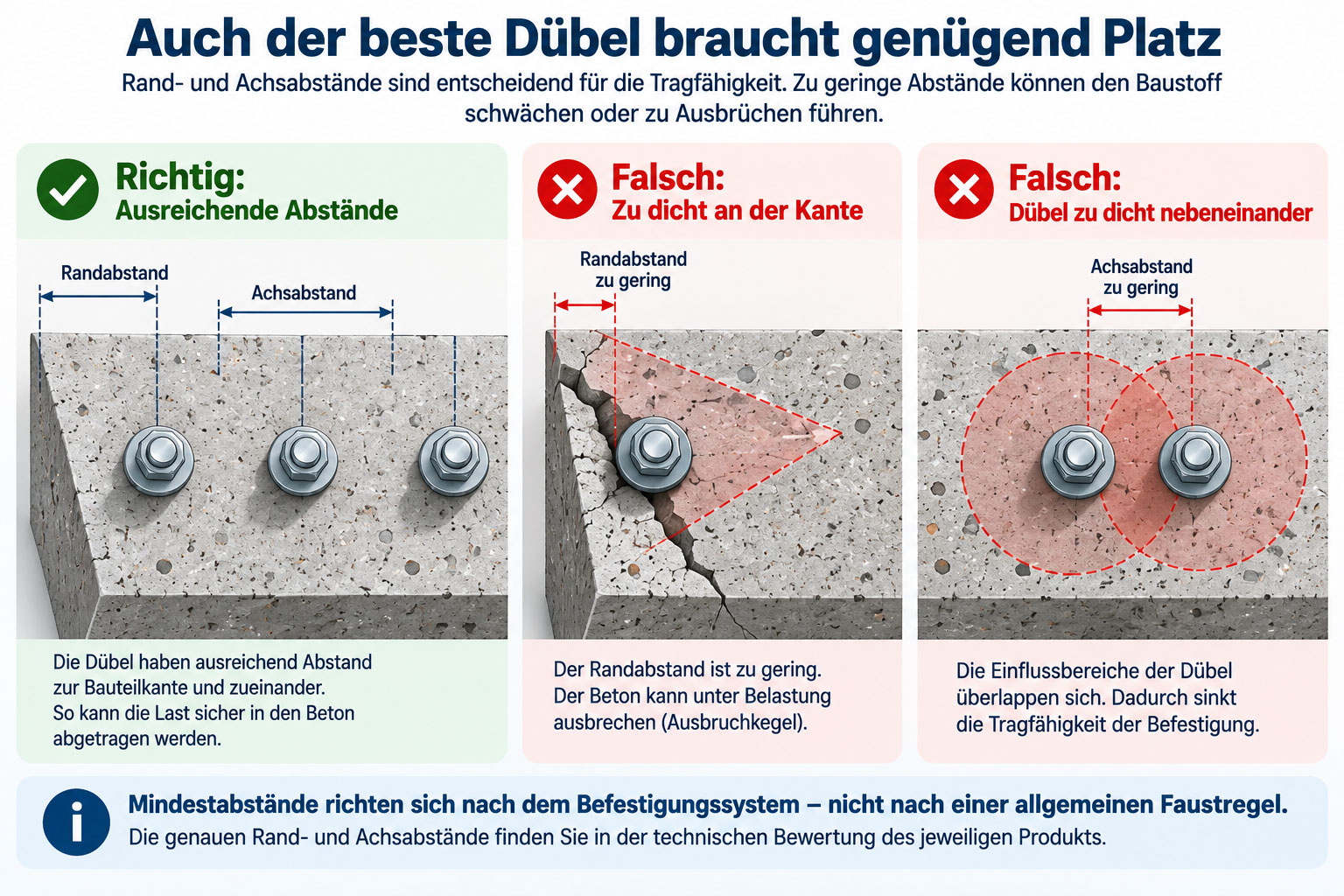

Randabstand und Dübelabstand nicht unterschätzen

Ein Dübel hält nicht automatisch gleich viel, egal wo er gesetzt wird.

Befindet sich ein Anker dicht an einer Bauteilkante, kann der Untergrund unter Belastung ausbrechen. Auch mehrere dicht nebeneinander sitzende Anker können sich gegenseitig beeinflussen.

Deshalb unterscheiden technische Bewertungen zwischen Randabstand und Achsabstand.

• Der Randabstand beschreibt den Abstand des Befestigungspunktes zur Bauteilkante.
• Der Achsabstand beschreibt den Abstand zwischen zwei Befestigungen.

Welche Mindestwerte gelten, hängt vom Befestigungssystem und vom Untergrund ab. Für zugelassene Dübel und Anker können sehr konkrete Mindestabstände vorgeschrieben sein. DIBt-Unterlagen weisen solche Werte für Beton, Mauerwerk und Porenbeton ausdrücklich aus.

Deshalb sollten Sie hier keine allgemeine Faustformel auf unterschiedliche Befestigungssysteme übertragen.

Vorsicht beim Bohren in Stahlbeton

Treffen Sie beim Bohren auf Widerstand, steckt nicht zwangsläufig nur ein harter Zuschlagstoff dahinter. Es kann sich auch um Bewehrungsstahl handeln.

Bewehrung sollte nicht einfach durchbohrt oder durchtrennt werden. Vor allem bei tragenden Bauteilen kann das statisch relevant sein.

Bei größeren oder sicherheitsrelevanten Befestigungen sollte deshalb vor dem Bohren geklärt werden, wo Leitungen und gegebenenfalls Bewehrung verlaufen.

Schwere Lasten an einer gedämmten Fassade befestigen

Bei einem Wärmedämmverbundsystem liegt zwischen dem Anbauteil und der tragenden Außenwand eine nichttragende Dämmschicht.

Eine schwere Markise oder ein Vordach kann deshalb nicht einfach in der Dämmung befestigt werden. Die Last muss über ein geeignetes Befestigungssystem in den tragfähigen Wandbaustoff eingeleitet werden.

Hierfür gibt es spezielle Abstandsmontagesysteme. Sie überbrücken die Dämmstoffschicht und verankern das Anbauteil im tragfähigen Untergrund.

Gleichzeitig muss vermieden werden, dass die Dämmung durch die Montage unzulässig zusammengedrückt wird. Thermisch getrennte Komponenten können zudem die Wärmebrückenwirkung der Befestigung reduzieren.

Welches System geeignet ist, hängt wiederum von Wandbaustoff, Dämmstoffdicke und Belastung ab.

Im Außenbereich auch an den Korrosionsschutz denken

Eine Befestigung auf dem Balkon, an der Fassade oder unter einem Vordach ist anderen Umgebungsbedingungen ausgesetzt als ein Dübel im trockenen Wohnzimmer.

Deshalb muss bei Außenanwendungen auch das Material der Befestigungselemente passen. Galvanisch verzinkter Stahl ist beispielsweise nicht automatisch für jede Außenanwendung die richtige Wahl. Hersteller unterscheiden ihre Anker je nach Werkstoff und vorgesehenem Einsatzbereich.

Bei einem aktuellen Bolzenanker aus galvanisch verzinktem Stahl weist der Hersteller beispielsweise ausdrücklich den Innenbereich als Umgebung aus.

Bei Außenbefestigungen sollte deshalb die vorgesehene Korrosionsbeständigkeit des konkreten Systems geprüft werden.

Sieben häufige Fehler beim Befestigen schwerer Lasten

1. Dübel nur nach Kilogramm auswählen

Die Lastangabe allein reicht nicht. Untergrund, Lastrichtung, Hebelwirkung und Befestigungsgeometrie spielen ebenfalls eine Rolle.

2. Untergrund falsch einschätzen

„Mauerwerk“ ist keine ausreichende Beschreibung. Vollziegel und Hochlochziegel benötigen unter Umständen völlig unterschiedliche Befestigungen.

3. Falschen Bohrdurchmesser verwenden

Ein größeres Loch ist nicht automatisch besser. Bohrdurchmesser und -tiefe müssen zum verwendeten System passen.

4. Bohrloch nicht reinigen

Vor allem bei Verbundankern kann eine unzureichende Reinigung die vorgesehene Funktion des Systems beeinträchtigen.

5. Aushärtezeit ignorieren

Injektionsmörtel benötigt Zeit zum Aushärten. Erst danach darf das System entsprechend den Herstellervorgaben belastet werden.

6. Zu dicht am Rand bohren

Zu geringe Rand- oder Achsabstände können die Tragfähigkeit reduzieren oder das Bauteil schädigen.

7. Einen Dübel für jeden Baustoff verwenden

Ein Befestigungsmittel, das in Beton hohe Lasten trägt, kann in einem Hochlochziegel völlig ungeeignet sein.

Und was ist mit Gipskarton?

Gipskarton gehört nicht in dieselbe Kategorie wie Beton oder massives Mauerwerk.

Hier wird die Belastbarkeit stark durch Plattendicke, Anzahl der Plattenlagen, Unterkonstruktion, Befestigungsart und Abstand der Last von der Wand beeinflusst.

Für leichte und mittlere Lasten gibt es spezielle Gipskarton- und Hohlraumdübel. Bei hohen Lasten muss gegebenenfalls direkt an der Unterkonstruktion oder an einer dafür geplanten Verstärkung befestigt werden.

Ausführliche Informationen finden Sie im Ratgeber Rigipsdübel: Wie tragfähig? Wie montieren? Wie entfernen?.

Wann sollte besser ein Fachbetrieb ran?

Eine Garderobe oder ein kleines Wandregal ist etwas anderes als eine Markise, ein Vordach oder ein Geländer.

Bei sicherheitsrelevanten Bauteilen können neben dem Eigengewicht erhebliche zusätzliche Kräfte auftreten. Bei einer Markise sind das beispielsweise Windkräfte, bei einem Geländer Kräfte durch Personen.

Hier sollte nicht allein nach einer Traglastangabe auf einer Dübelpackung gearbeitet werden.

Das gilt besonders, wenn:

• der vorhandene Wandaufbau unbekannt ist,
• hohe Zug- oder Hebelkräfte auftreten,
• dicht an Bauteilkanten befestigt werden muss,
• die Befestigung Personen vor einem Absturz schützt,
• die Last über ein WDVS geführt werden muss,
• mehrere Anker gemeinsam eine Konstruktion tragen.

In solchen Fällen müssen Befestigungsgrund, Ankersystem und Konstruktion zusammenpassen.

Fazit: Nicht der „stärkste Dübel“ ist automatisch der richtige

Bei schweren Lasten kommt es weniger darauf an, einen möglichst großen Dübel zu verwenden. Viel wichtiger ist, dass Befestigungssystem, Untergrund und Belastung zueinander passen.

In Beton können Bolzenanker, Betonschrauben oder Verbundanker eine Lösung sein. Bei Hochlochziegeln sind häufig speziell dafür vorgesehene Systeme nötig, bei chemischen Befestigungen beispielsweise mit Siebhülse. Porenbeton wiederum benötigt andere Befestiger als Normalbeton.

Achten Sie zusätzlich auf Bohrdurchmesser, Bohrtiefe, Reinigung, Aushärtezeit sowie die vorgeschriebenen Rand- und Achsabstände.

Bei Markisen, Geländern, Vordächern und anderen sicherheitsrelevanten Konstruktionen endet die sinnvolle Heimwerker-Faustregel: Hier sollte die Befestigung anhand des tatsächlichen Lastfalls und des vorhandenen Untergrunds ausgewählt beziehungsweise bemessen werden.
