Ein aufgeräumter Eingangsbereich ist die Visitenkarte jeder Wohnung. Diese Anleitung zeigt Ihnen, wie Sie einen modularen Dielenschrank aus Buche-Leimholz selbst tischlern. Das Besondere: Neben klassischen Schubladen verfügt das Modell über eine innovative „Koffertür“, die zusätzlichen Stauraum für Kleinteile bietet. Durch den modularen Aufbau passen Sie das Möbelstück leicht an Ihre Räumlichkeiten an.

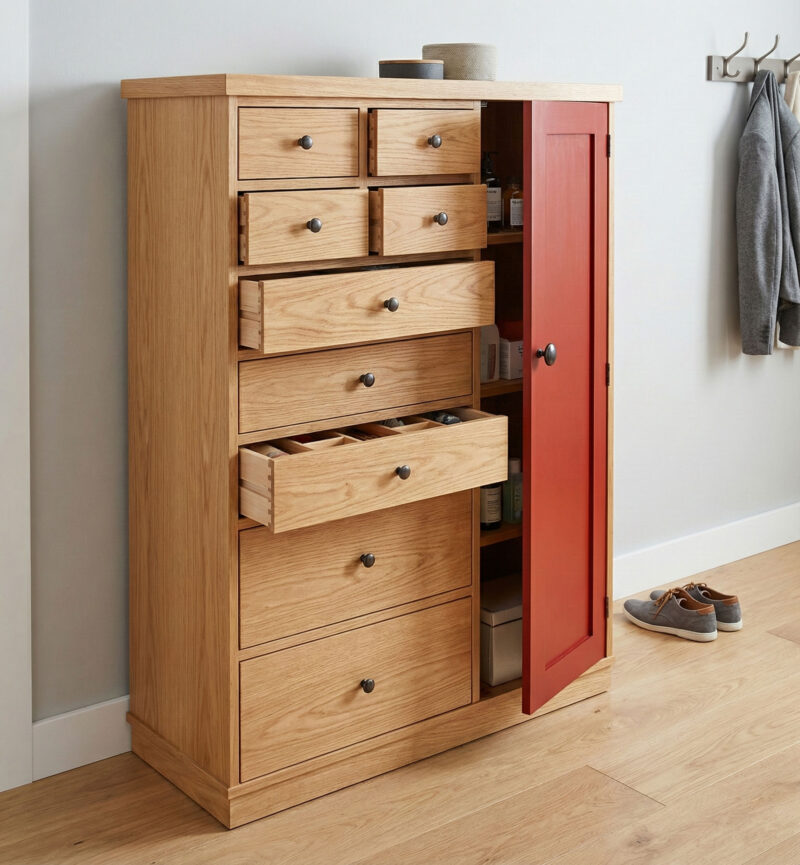

Solch ein Dielenschrank ist ein echter Hingucker in Ihrem Flur
Unser Modell ist speziell für die Anforderungen in einer Diele konzipiert, etwa für Schlüssel, Handschuhe, Mützen oder auch Schuhputzzeug. Das Herzstück dieses Möbels ist sein modularer Aufbau. Das bedeutet für Sie: Sie entscheiden selbst, wie groß der Schrank am Ende wird.
Die Konstruktion besteht aus zwei separaten Elementen, die Sie nach Belieben kombinieren oder auch einzeln nutzen können. Ein Teil bietet klassische Auszüge für alles, was schnell verschwinden soll. Das zweite Element verbirgt hinter einer sogenannten „Koffertür“ eine clevere Regalstruktur. „Diese Bauweise erlaubt es Ihnen, die Anleitung leicht auf Ihre eigenen Maße und Bedürfnisse anzupassen“, so die Planer des Schranks.
Schritt-für-Schritt Bauanleitung
Schritt 1: Zuschnitt und Vorbereitung des Schubladenelements
Wir beginnen mit dem Korpus für die Schubkästen.
Zuschnitt: Sägen Sie die Seiten (1), Böden (2) und Mittelseiten (3) gemäß der Materialliste zu.
Verbindungen vorbereiten: Zeichnen Sie die Positionen der Böden (2) auf den Seitenwänden (1) an. Bohren Sie die Dübellöcher.
Mittelseiten: Für die oberen drei Fächer werden Mittelseiten (3) benötigt, um die schmaleren Schübe aufzunehmen. Zeichnen Sie deren Position auf den entsprechenden Böden an und setzen Sie auch hier Dübelverbindungen.
Verleimen: Fügen Sie das Element trocken zusammen, um die Passgenauigkeit zu prüfen. Anschließend wird der Korpus mit Holzleim verleimt. Achten Sie auf Rechtwinkligkeit und nutzen Sie Zwingen bis der Leim abgebunden hat.

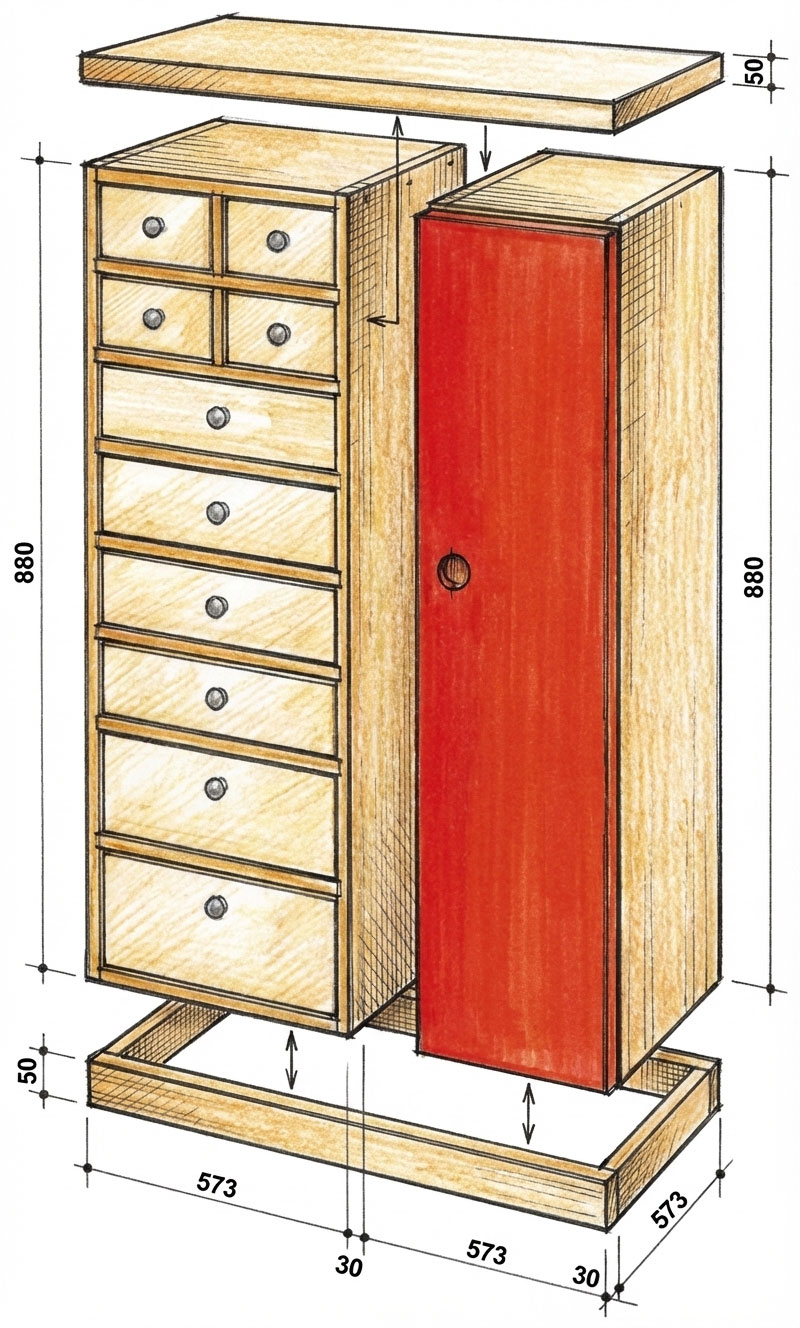

Abmessungen des Dielenschranks
Schritt 2: Bau des Koffertür-Elements (Korpus)
Dieser Schrankteil besteht aus zwei Komponenten: dem feststehenden hinteren Korpus und der beweglichen Koffertür. Zunächst bauen wir den feststehenden Teil.
Die Fertigung erfolgt analog zum Schubladenelement.
Zeichnen Sie die Positionen der Böden (5) auf den Seiten (4) an.
Verbinden Sie Seiten und Böden mit Holzdübeln und verleimen Sie den Korpus.
Schritt 3: Herstellung der speziellen Koffertür
Die „Koffertür“ ist das Herzstück dieses Elements. Sie ist keine einfache flache Tür, sondern ein tiefer Rahmen mit eigenen Regalböden.
Winkel bilden: Dübeln und verleimen Sie die Seite (6) auf die Frontplatte (7), sodass ein L-förmiger Winkel entsteht.
Böden mit Rutschsicherung: Bevor die kleinen Böden (8) in diesen Winkel geleimt werden, müssen sie vorbereitet werden. Damit beim Öffnen der Tür nichts herausfällt, erhält jeder Boden vorne eine „Aufkantung“ (9) – eine kleine Leiste von 2 cm Höhe, die auf den Boden geleimt wird.
Endmontage Tür: Leimen Sie nun die vorbereiteten Böden samt Aufkantung in den L-Winkel der Tür ein.

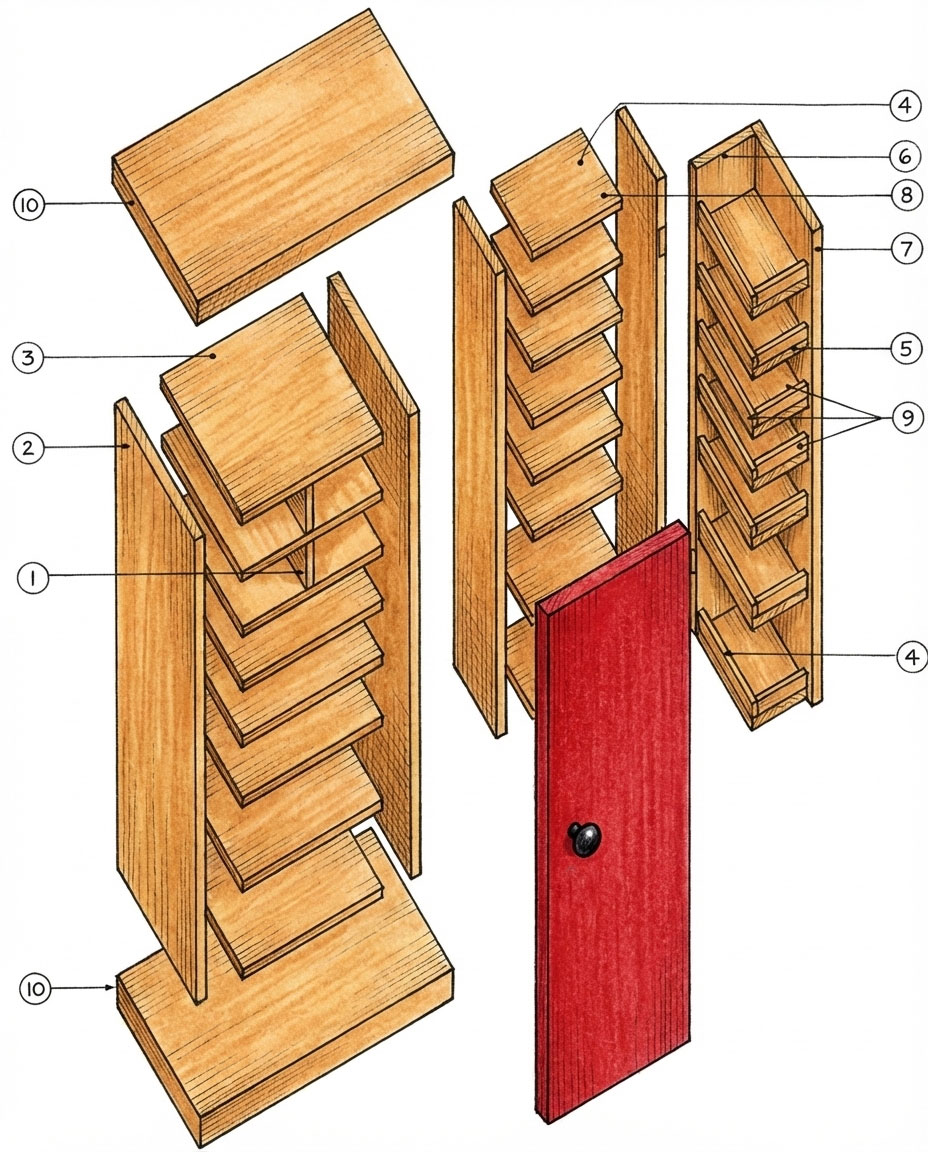

So wird der Dielenschrank zusammengebaut
Schritt 4: Beschläge für die Koffertür
Die Koffertür ist schwerer als eine normale Tür und benötigt stabile Bänder.
Montage der Bänder: Befestigen Sie die Koffertür mit einem stabilen, geraden Möbelband (z.B. Hettich Möbelband 260) an der Seite (4) des feststehenden Korpus.
Einbau des Schlosses: Um den Inhalt (z.B. Medikamente) kindersicher zu verwahren, wird ein Zylinder-Kastenschloss eingebaut (z.B. Hettich, Modell Exquisit, Dornmaß 15mm).
Bohren Sie in die Frontplatte (7) – 38 mm von der Vorderkante entfernt – ein Loch mit 19 mm Durchmesser für den Zylinder.
Das Kastenschloss wird von hinten eingesetzt und verschraubt.
Von vorne deckt eine Rosette die Bohrung sauber ab.

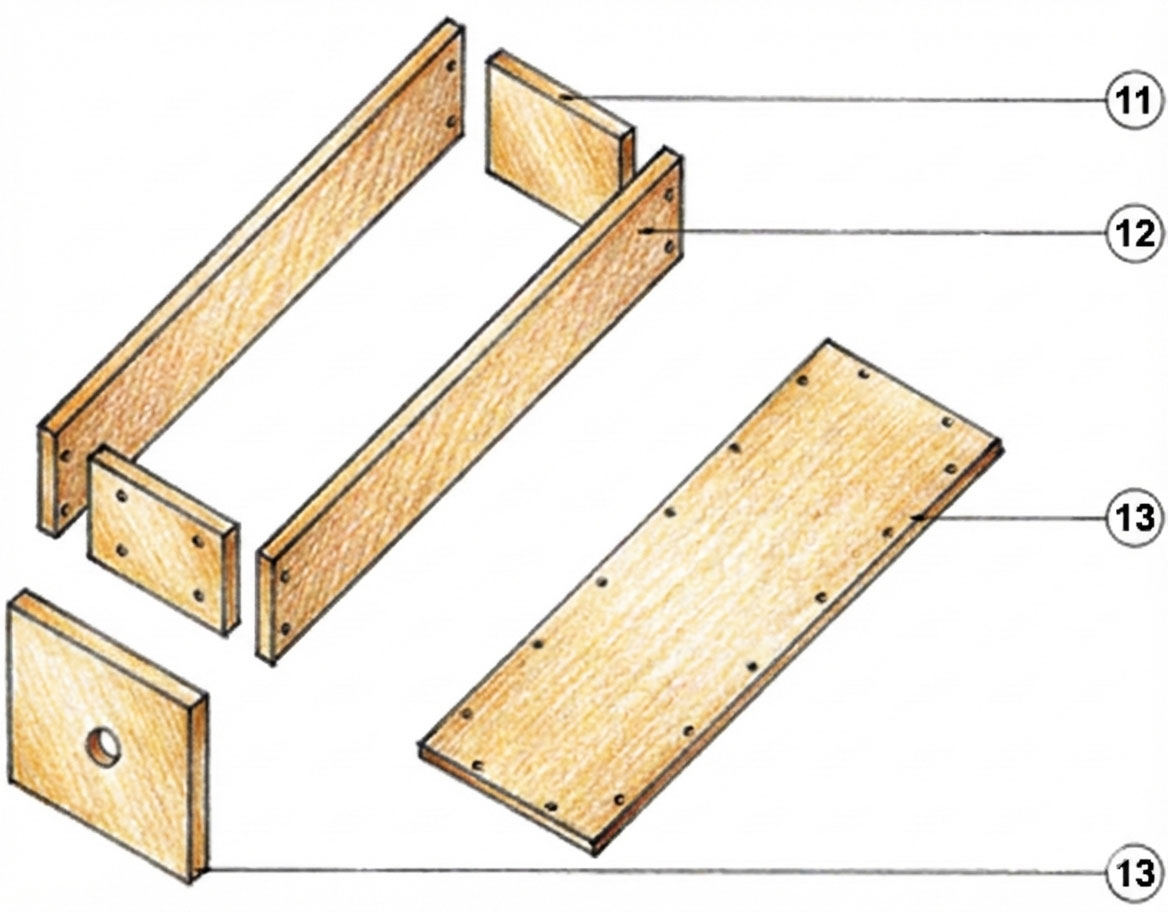

Schubladenbox
Schritt 5: Endmontage der Korpusse
Verbinden: Das Schubkasten- und das Koffertürelement werden nun nebeneinandergestellt und durch die Seitenwände miteinander verschraubt.
Abschlussplatten: Schrauben Sie die durchgehende Grund- und Deckelplatte (10) oben und unten auf die verbundenen Elemente. (Hinweis: Wenn Sie nur das Schubkastenelement bauen, müssen diese Platten auf ca. 33 cm gekürzt werden).
Rückwand: Verschrauben Sie die Rückwand hinter den Seiten, um dem Schrank Stabilität zu verleihen und ihn zu schließen.
Schritt 6: Herstellung und Einbau der Schubkästen
Die Schubkästen müssen präzise gearbeitet sein, damit die Auszüge sauber laufen.

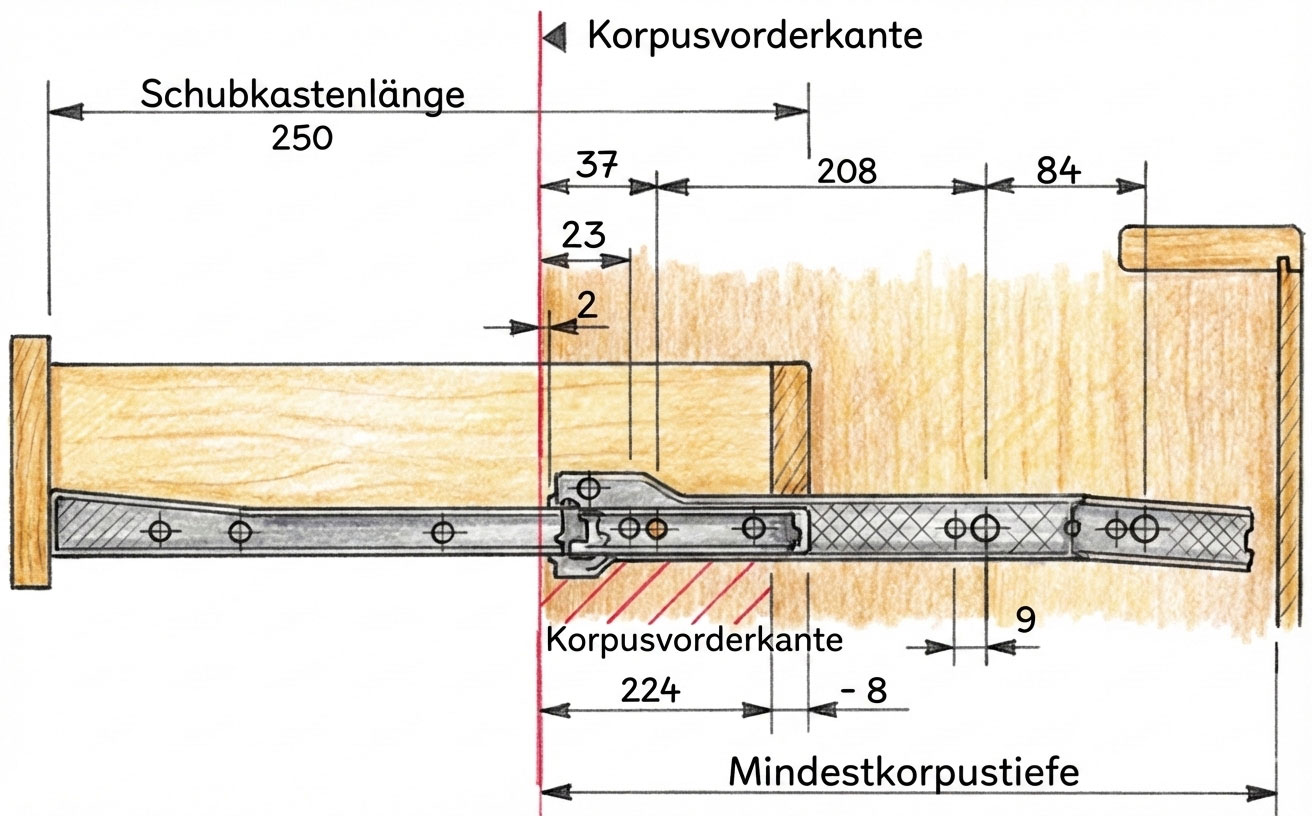

So wird die Schubladenführung montiert
Schritt 7: Montage der Vorderstücke (Blenden)
Der schwierigste Teil ist es, die Blenden (Vorderstücke) mit exaktem und gleichmäßigem Fugenbild anzubringen. Hier hilft ein Trick:
Setzen Sie die fertigen Schubkästen (noch ohne Blenden) in den Schrank ein.
Kleben Sie doppelseitiges Klebeband vorne auf die Querstücke (12) der Schubkästen.
Drücken Sie das Vorderstück (14) vorsichtig und maßgenau – mit umlaufend ca. 3 mm Luft (Fuge) – davor. Das Klebeband hält es provisorisch.
Ziehen Sie den Schubkasten vorsichtig heraus und verschrauben Sie das Vorderstück dauerhaft von hinten durch das Querstück.
Zum Abschluss kleben Sie Filzgleiter unter die Grundplatte des Schranks.
Schritt 8: Oberflächenbehandlung
Schleifen Sie den gesamten Schrank noch einmal fein ab. Für Buchenholz empfiehlt sich eine Behandlung mit Leinölfirnis, die das Holz anfeuert und schützt, oder ein robuster Acryllack, wenn Farbe gewünscht ist.
