Zwei Hängelampen an einem Anschluss: So funktioniert es

Über unserem Esstisch hing lange nur eine Pendelleuchte. Irgendwann wollten wir zwei haben. Das Problem: Aus der Decke kam nur ein einziger Stromanschluss. Einen zweiten Anschluss wollte ich dafür nicht verlegen lassen.

Zunächst hatte ich an eine Schiene gedacht, an der sich beide Leuchten befestigen lassen. Am Ende habe ich mich für eine andere Lösung entschieden: Die beiden Pendelleuchten hängen getrennt an der Decke, werden aber über denselben Stromanschluss versorgt. Für die elektrische Verbindung kamen Wago-Klemmen zum Einsatz, die Leitungen verschwinden in weißen Kabelkanälen.

Wie funktioniert das? Und worauf muss man achten, damit aus zwei Lampen an einem Anschluss kein Sicherheitsrisiko wird?

Kann man zwei Hängelampen an einen Stromanschluss anschließen?

Ja, das ist grundsätzlich möglich. Zwei gewöhnliche Pendelleuchten, die für den Betrieb an 230 V vorgesehen sind, können über einen gemeinsamen Deckenauslass versorgt werden. Dazu werden sie parallel geschaltet.

Bei einer Parallelschaltung erhält jede Leuchte die vorgesehene Netzspannung. Beide Lampen funktionieren unabhängig voneinander, werden bei einem gemeinsamen geschalteten Außenleiter aber über denselben Lichtschalter ein- und ausgeschaltet.

Eine elektrische Reihenschaltung ist dafür nicht geeignet. Hier würde der Strom nacheinander durch beide Leuchten fließen. Die Spannung würde sich abhängig von deren elektrischen Eigenschaften aufteilen. Gewöhnliche 230-V-Leuchten sind dafür nicht ausgelegt.

Für den Anschluss zweier Hängelampen müssen einige Voraussetzungen erfüllt sein:

• Beide Leuchten müssen zur vorhandenen Stromversorgung passen.
• Der Stromkreis muss für die angeschlossene Leistung geeignet sein.
• Leitungen, Verbindungsklemmen und Anschlussräume müssen fachgerecht ausgeführt sein.
• Die Schutzmaßnahmen müssen zu den verwendeten Leuchten passen.

Für spezielle LED-Systeme mit externen Treibern oder Konstantstromversorgung gelten möglicherweise andere Anschlussbedingungen. Hier ist der jeweilige Anschlussplan des Herstellers maßgeblich.

Zwei Lampen mit Wago-Klemmen verbinden: Wie funktioniert das?

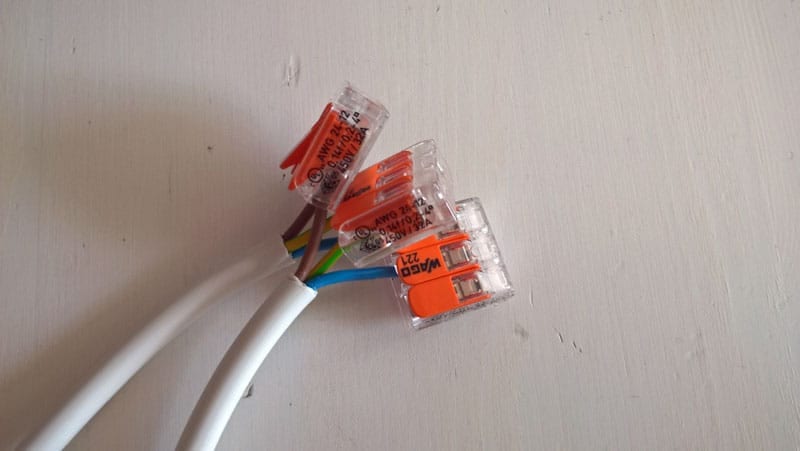

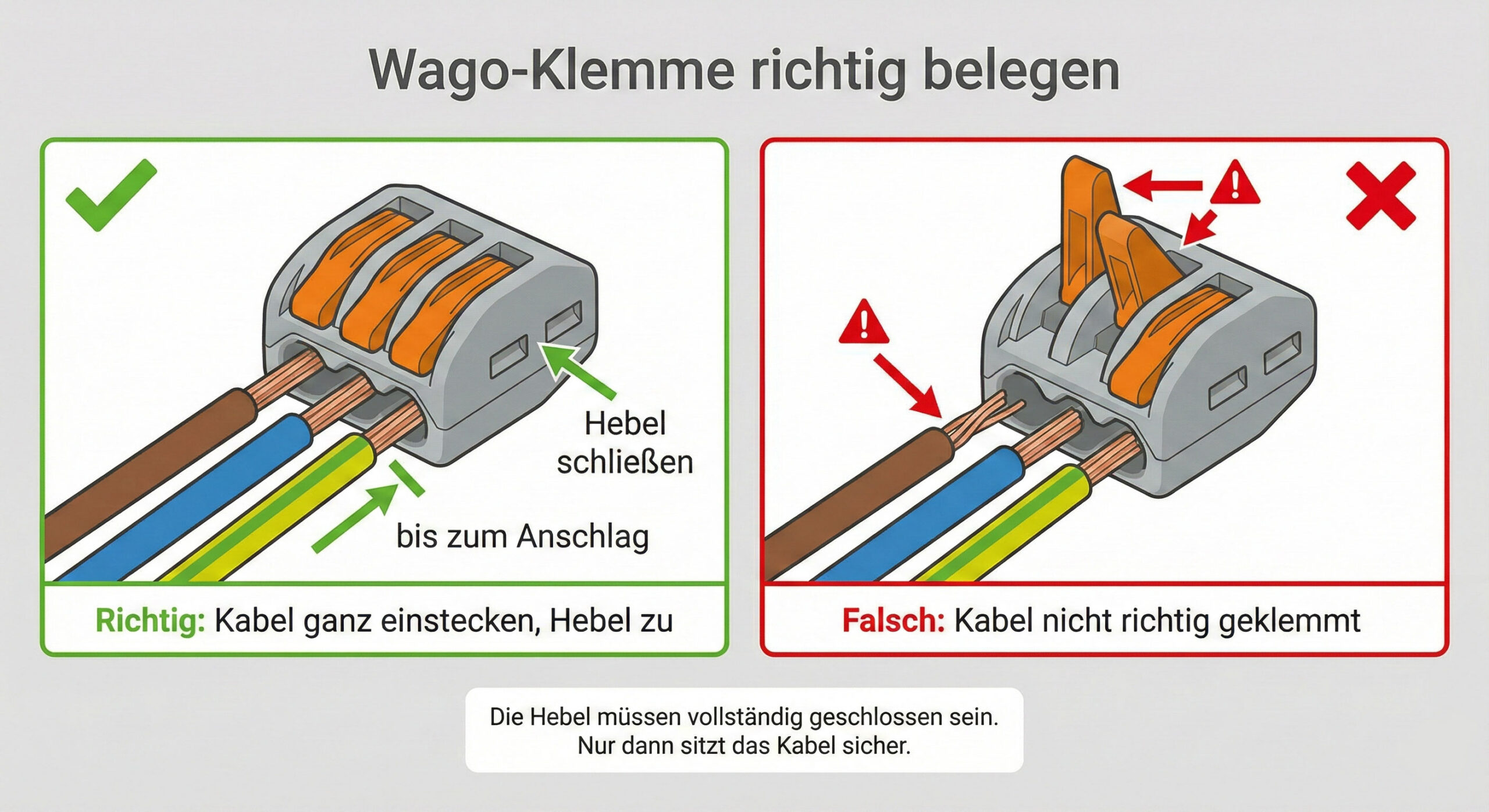

Für mein Projekt habe ich Wago-Klemmen der Serie 221 verwendet. Das sind kompakte Verbindungsklemmen mit kleinen Hebeln. Sie ermöglichen es, mehrere dafür geeignete Leiter elektrisch miteinander zu verbinden.

Die Wago 221-413 besitzt beispielsweise drei Klemmstellen. Das ist praktisch, wenn bei einer Parallelschaltung ein Leiter aus der Decke mit den entsprechenden Leitern beider Lampen verbunden werden muss.

Allerdings gibt es eine Besonderheit, die man unbedingt kennen sollte: Die drei Klemmstellen einer Wago 221-413 sind intern elektrisch miteinander verbunden. Sie bilden also eine einzige elektrische Verbindung und nicht drei voneinander getrennte Anschlüsse.

Deshalb dürfen Außenleiter, Neutralleiter und Schutzleiter niemals zusammen in eine solche Klemme gesteckt werden. Dadurch würden unterschiedliche Leiterfunktionen elektrisch miteinander verbunden. Das kann einen Kurzschluss oder einen Fehlerstrom verursachen.

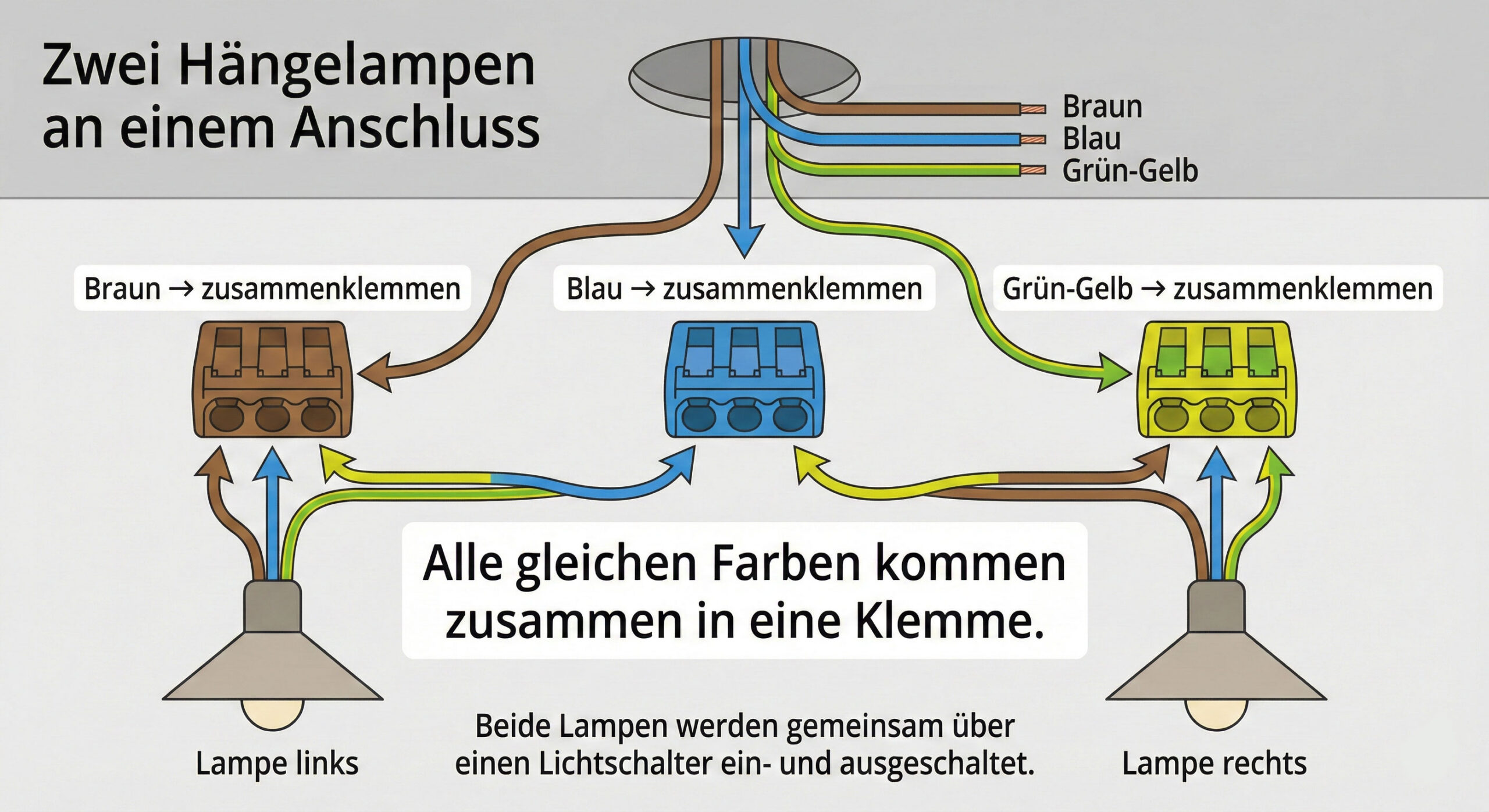

Welche Leiter gehören zusammen?

Bei einer üblichen Parallelschaltung zweier 230-V-Pendelleuchten sieht das Anschlussprinzip folgendermaßen aus:

Die Verbindungen für L, N und PE müssen elektrisch voneinander getrennt bleiben. Dafür werden getrennte, geeignete Klemmen verwendet.

Oft erkennt man die Leiter an ihren Farben: Braun oder Schwarz für den Außenleiter, Blau für den Neutralleiter und Grün-Gelb für den Schutzleiter.

Auf die Farben allein darf man sich aber nicht verlassen. Besonders in älteren oder nachträglich veränderten Installationen können die tatsächlichen Leiterfunktionen abweichen. Eine Elektrofachkraft muss deshalb feststellen, welche Leiter vorhanden sind und welche Funktion sie erfüllen.

Die fachgerechte Auswahl, Belegung und Unterbringung der Klemmen sowie der elektrische Anschluss gehören in die Hände eines qualifizierten Elektroinstallationsbetriebs.

Was ist mit dem Schutzleiter?

Nicht jede Pendelleuchte benötigt einen eigenen Schutzleiteranschluss. Entscheidend ist ihre Schutzklasse.

Leuchten der Schutzklasse I besitzen einen Schutzleiteranschluss. Er dient dem Schutz vor gefährlichen Berührungsspannungen, beispielsweise wenn durch einen Fehler ein berührbares Metallgehäuse unter Spannung gerät.

Bei Leuchten der Schutzklasse II ist dagegen eine doppelte oder verstärkte Isolierung vorhanden. Sie benötigen keinen Schutzleiteranschluss und sind am Symbol mit zwei ineinanderliegenden Quadraten zu erkennen.

Werden zwei unterschiedliche Leuchten gemeinsam betrieben, kann deshalb eine einen Schutzleiter benötigen und die andere nicht.

Fehlt an einem vorhandenen Deckenauslass ein erforderlicher Schutzleiter, darf eine Leuchte der Schutzklasse I dort nicht einfach angeschlossen werden. Ebenso wenig darf ein Schutzleiter ersatzweise mit dem Neutralleiter verbunden werden.

Wie vorhandene Schutzleiter angeschlossen oder sicher untergebracht werden, muss die Fachkraft anhand der Installation und der Herstellerangaben entscheiden.

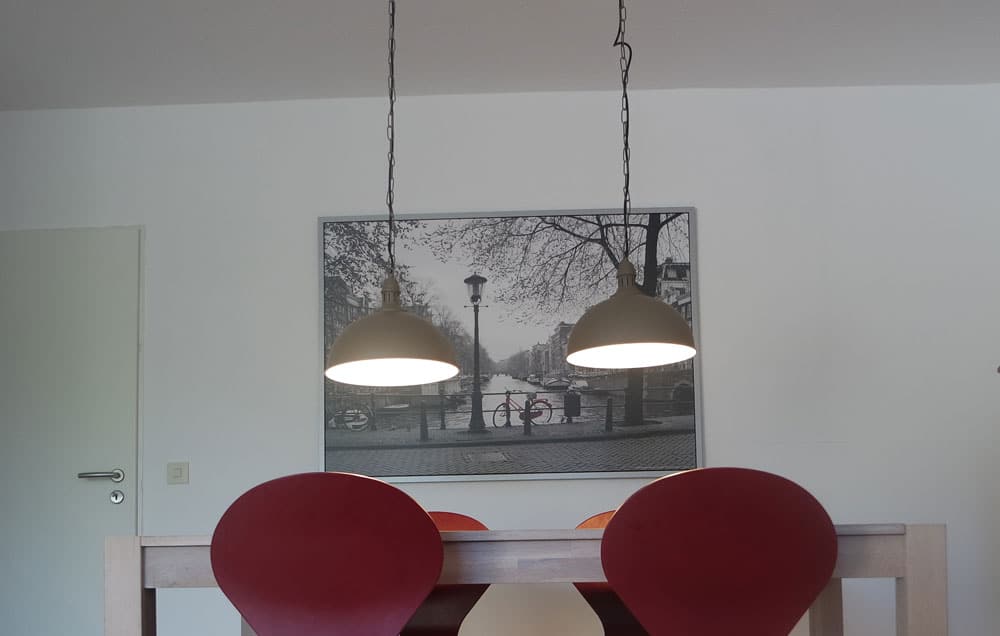

Zwei Hängelampen montieren: So habe ich es gelöst

Nachdem die grundsätzliche Lösung feststand, ging es an die Positionierung der Leuchten. Sie sollten nebeneinander über unserem Esstisch hängen, während der vorhandene Deckenauslass erhalten blieb.

Die elektrische Verbindung war nur ein Teil des Projekts. Die beiden Leuchten mussten außerdem befestigt und ihre Anschlussleitungen unauffällig zur vorhandenen Stromversorgung geführt werden.

1. Position der beiden Pendelleuchten bestimmen

Zunächst habe ich festgelegt, wo die beiden Hängelampen sitzen sollen. Beide sollten den Tisch möglichst gleichmäßig ausleuchten und optisch zueinander passen.

Bei Pendelleuchten über einem Esstisch spielen die Tischlänge, die Größe der Lampenschirme und die Abhängehöhe eine Rolle. Sitzen die Leuchten zu tief, können sie die Sicht auf die Person gegenüber behindern.

Auch der Abstand zwischen den beiden Leuchten sollte zur Tischgröße passen. Eine feste Regel gibt es dafür nicht. Entscheidend sind die Abmessungen und die Lichtverteilung der gewählten Lampen.

2. Die Halterungen an der Decke befestigen

Für beide Pendelleuchten waren eigene Befestigungspunkte erforderlich. Bei meiner Betondecke bedeutete das: Löcher bohren, Dübel einsetzen und die Halterungen verschrauben.

Wer schon einmal in Beton gebohrt hat, kennt den Unterschied zwischen einer gewöhnlichen Schlagbohrmaschine und einem Bohrhammer. Mit meinem Bohrhammer ging die Arbeit jedenfalls deutlich leichter als früher mit der Schlagbohrmaschine.

Wichtig ist allerdings, dass die gewählten Befestigungen zum Deckenmaterial und zum Gewicht der Leuchten passen. Bei abgehängten Gipskartondecken gelten andere Anforderungen als bei einer massiven Betondecke.

Vor dem Bohren muss außerdem geklärt werden, ob elektrische Leitungen oder andere Installationen im Bohrbereich verlaufen. Weitere Hinweise finden Sie in meinem Beitrag Richtig bohren – Bohrerkunde für Anfänger.

Die Leuchten müssen so befestigt sein, wie es der Hersteller vorsieht. Anschlussklemmen und elektrische Verbindungen dürfen dabei keine unzulässigen Zugkräfte aufnehmen.

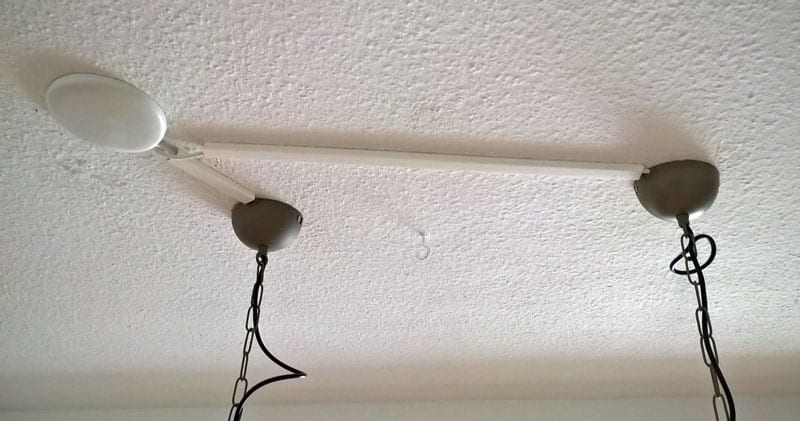

3. Leitungen mit Kabelkanälen verstecken

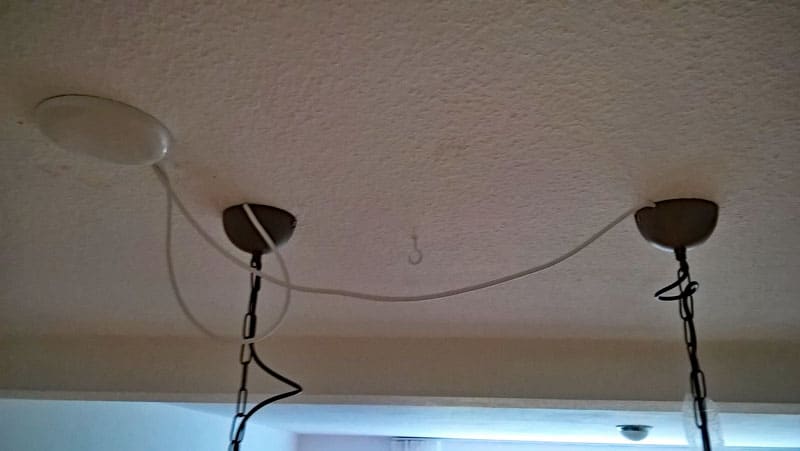

Die beiden Leuchten hängen nicht direkt unter dem vorhandenen Stromanschluss. Deshalb mussten die Leitungen seitlich an der Decke entlanggeführt werden.

Ich habe dafür weiße Kabelkanäle verwendet. An der ebenfalls weißen Decke fallen sie weniger auf als frei liegende Leitungen.

Die Kanäle habe ich passend zugeschnitten und mit doppelseitigem Klebeband befestigt. Das hat bei meiner Ausführung funktioniert. Eine solche Befestigung ist aber nicht für jeden Untergrund und jeden Kabelkanal geeignet. Maßgeblich sind die Angaben des Herstellers.

Wichtig ist außerdem, dass die Leitungen für die vorgesehene Verlegeart zugelassen sind. Ein dekorativer Kabelkanal macht nicht automatisch jede Leitung für eine feste Installation geeignet.

4. Beide Lampen elektrisch anschließen

Die elektrische Verbindung erfolgt nach dem zuvor beschriebenen Prinzip der Parallelschaltung.

Dafür müssen die Leiterfunktionen eindeutig bestimmt, die passenden Verbindungsklemmen ausgewählt und die Schutzmaßnahmen überprüft werden. Die Verbindungen werden in einem dafür geeigneten Anschlussraum untergebracht, beispielsweise in einem entsprechend ausgeführten Baldachin oder einer Anschlussdose.

Es muss ausreichend Platz vorhanden sein. Die Leitungen dürfen nicht gequetscht werden, und erforderliche Zugentlastungen müssen vorhanden sein.

Der elektrische Anschluss ist keine Arbeit, die allein aufgrund der Aderfarben oder einer Abbildung vorgenommen werden sollte. Welche Elektroarbeiten Heimwerker vorbereiten können und welche in die Hände eines Fachbetriebs gehören, erkläre ich ausführlicher im Beitrag Elektroarbeiten selbst machen: Was Heimwerker dürfen und wo Schluss ist.

Nach dem Anschluss prüft die Fachkraft die elektrische Sicherheit und die Funktion, bevor die Installation in Betrieb genommen wird.

Welche Fehler können beim Anschluss zweier Lampen passieren?

Die Parallelschaltung ist ein bekanntes elektrisches Grundprinzip. Probleme entstehen vor allem durch falsch zugeordnete Leiter, ungeeignete Verbindungsmittel oder mangelhafte Befestigungen.

Besonders gefährlich sind Fehler, die zunächst unbemerkt bleiben. Eine Lampe kann unter Umständen sogar funktionieren, obwohl ihre Installation nicht sicher ist.

Löst beim Einschalten der Leitungsschutzschalter oder der Fehlerstromschutzschalter (FI/RCD) aus, sollte die betroffene Installation außer Betrieb bleiben. Wiederholtes Einschalten ohne Fehlerklärung ist keine Lösung. Die Ursache muss fachgerecht festgestellt und behoben werden.

Häufige Fragen zu zwei Lampen an einem Anschluss

Kann ich beide Hängelampen getrennt schalten?

Nicht ohne zusätzliche Voraussetzungen. Werden beide Leuchten über denselben geschalteten Außenleiter versorgt, schaltet der vorhandene Lichtschalter beide gemeinsam.

Für eine getrennte Steuerung braucht es eine entsprechend ausgelegte elektrische Installation oder geeignete Steuerungstechnik.

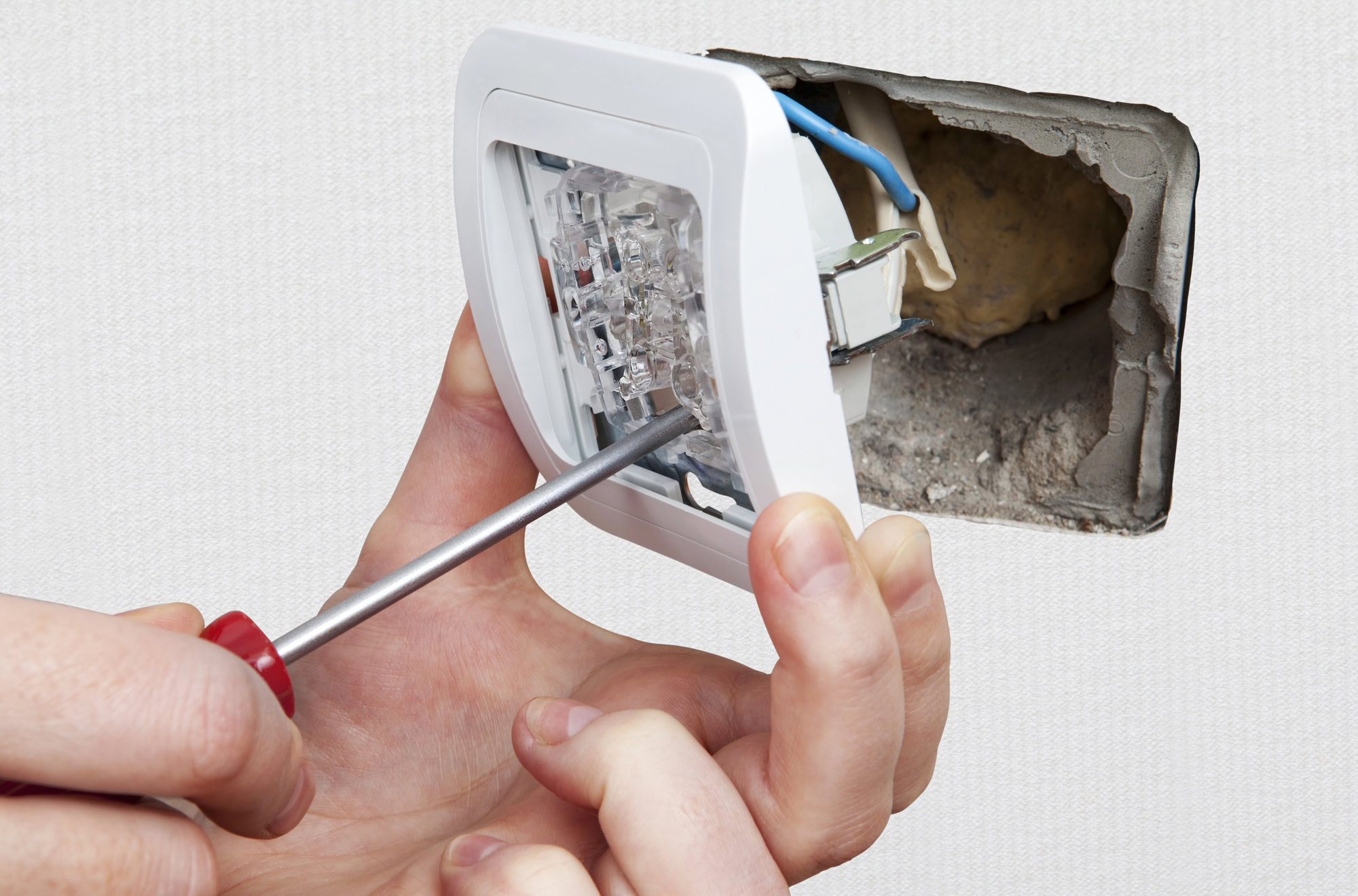

Wer Licht von zwei verschiedenen Stellen aus bedienen möchte, benötigt dagegen eine andere Schaltung. Wie diese funktioniert, erklärt mein Beitrag Wechselschaltung anschließen: Schaltplan, Kabel und typische Fehler.

Brauche ich für zwei Lampen drei Wago-Klemmen?

Bei einer einfachen Parallelschaltung von zwei Leuchten der Schutzklasse I mit entsprechendem Anschluss werden üblicherweise getrennte Verbindungen für L, N und PE benötigt. Dafür können drei geeignete Verbindungsklemmen zum Einsatz kommen.

Bei anderen Leuchtentypen oder einer abweichenden Installation kann die Ausführung anders aussehen. Die Anzahl der Klemmen allein sagt deshalb noch nichts darüber aus, ob der Anschluss fachgerecht ist.

Kann ich zwei Lampen ohne sichtbare Kabelkanäle anschließen?

Ja. Es gibt beispielsweise längliche Deckenbaldachine und Pendelleuchtensysteme, die für mehrere Leuchten an einem gemeinsamen Stromanschluss vorgesehen sind.

Alternativ können geeignete Leitungen verdeckt geführt werden, sofern die baulichen und elektrotechnischen Voraussetzungen erfüllt sind. Das ist meist aufwendiger als eine sichtbare Leitungsführung.

Kann ich zwei LED-Pendelleuchten gemeinsam betreiben?

Ja, wenn beide Leuchten für die vorhandene Versorgung und den gemeinsamen Betrieb geeignet sind. Bei üblichen 230-V-Leuchten ist das grundsätzlich möglich.

Bei Leuchten mit externen LED-Treibern oder speziellen Niedervolt-Systemen muss der Anschluss nach den Herstellerangaben erfolgen. Solche Systeme lassen sich nicht pauschal wie zwei gewöhnliche 230-V-Leuchten behandeln.

Fazit: Ein Stromanschluss reicht häufig für zwei Hängelampen

Für unsere beiden Pendelleuchten war kein zweiter Deckenauslass nötig. Beide werden über denselben Anschluss versorgt. Die getrennte Aufhängung und die weißen Kabelkanäle haben es ermöglicht, die Lampen an den gewünschten Stellen über dem Esstisch unterzubringen.

Elektrisch funktioniert das über eine Parallelschaltung. Die Verbindungsklemmen müssen dabei richtig eingesetzt werden: Außenleiter, Neutralleiter und Schutzleiter dürfen nicht miteinander verwechselt oder in einer gemeinsamen Klemme verbunden werden.

Die Positionierung und mechanische Montage lassen sich gut vorbereiten. Den elektrischen Anschluss und seine Prüfung sollte ein qualifizierter Fachbetrieb übernehmen.
