Wechselschaltung anschließen: Schaltplan, Kabel & typische Fehler

Mit einer Wechselschaltung lässt sich eine Lampe von zwei Stellen aus schalten, etwa im Flur, Treppenhaus oder Schlafzimmer. Dafür werden zwei Wechselschalter miteinander verbunden. Entscheidend sind die korrespondierenden Adern zwischen den Schaltern, die geschaltete Phase zur Leuchte sowie der richtige Umgang mit Neutralleiter und Schutzleiter.

Wichtig: Arbeiten an der festen Elektroinstallation sind nichts für Experimente. Vor jedem Eingriff muss die Anlage freigeschaltet und die Spannungsfreiheit mit einem zweipoligen Spannungsprüfer geprüft werden. Anschluss, Prüfung und Abnahme gehören in die Hände eines eingetragenen Elektrofachbetriebs.

Was ist eine Wechselschaltung?

Eine Wechselschaltung ist eine Standardschaltung der Elektroinstallation. Sie ermöglicht es, eine Leuchte von zwei verschiedenen Stellen aus ein- und auszuschalten.

Typische Einsatzorte sind:

Der Vorteil liegt auf der Hand: Sie müssen nicht zur ersten Schaltstelle zurücklaufen. Das erhöht den Komfort und kann auch die Sicherheit verbessern, weil Wege nicht im Dunkeln zurückgelegt werden müssen.

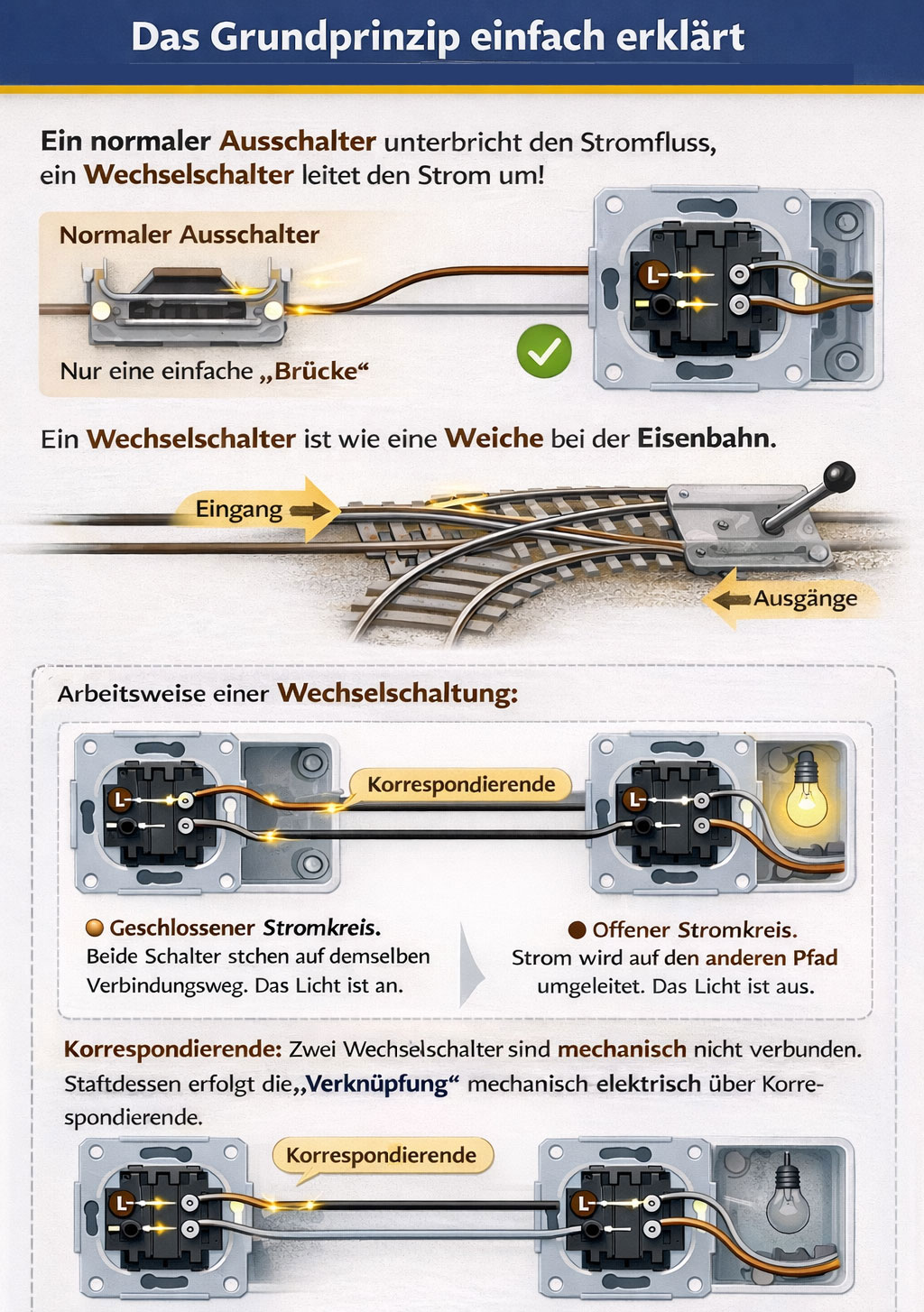

Wie funktioniert eine Wechselschaltung?

Ein normaler Ausschalter unterbricht den Stromkreis oder stellt ihn wieder her. Ein Wechselschalter arbeitet anders. Er hat einen gemeinsamen Kontakt und zwei mögliche Ausgänge.

In einer Wechselschaltung arbeiten zwei Wechselschalter zusammen. Zwischen ihnen verlaufen zwei Verbindungsadern. Diese nennt man korrespondierende Adern. Je nach Stellung der Schalter wird der Strom über die eine oder die andere Ader geführt.

Das Licht brennt, wenn der Stromkreis über beide Schalter bis zur Leuchte geschlossen ist. Betätigt man einen der beiden Schalter, ändert sich der Stromweg. Dadurch wird die Leuchte entweder eingeschaltet oder ausgeschaltet.

Vereinfacht gesagt:

• Der erste Schalter leitet die Phase auf eine von zwei korrespondierenden Adern.
• Der zweite Schalter nimmt eine dieser beiden Adern auf.
• Von dort geht die geschaltete Phase weiter zur Lampe.
• Neutralleiter und Schutzleiter laufen nicht über den Schalter, sondern zur Leuchte weiter.

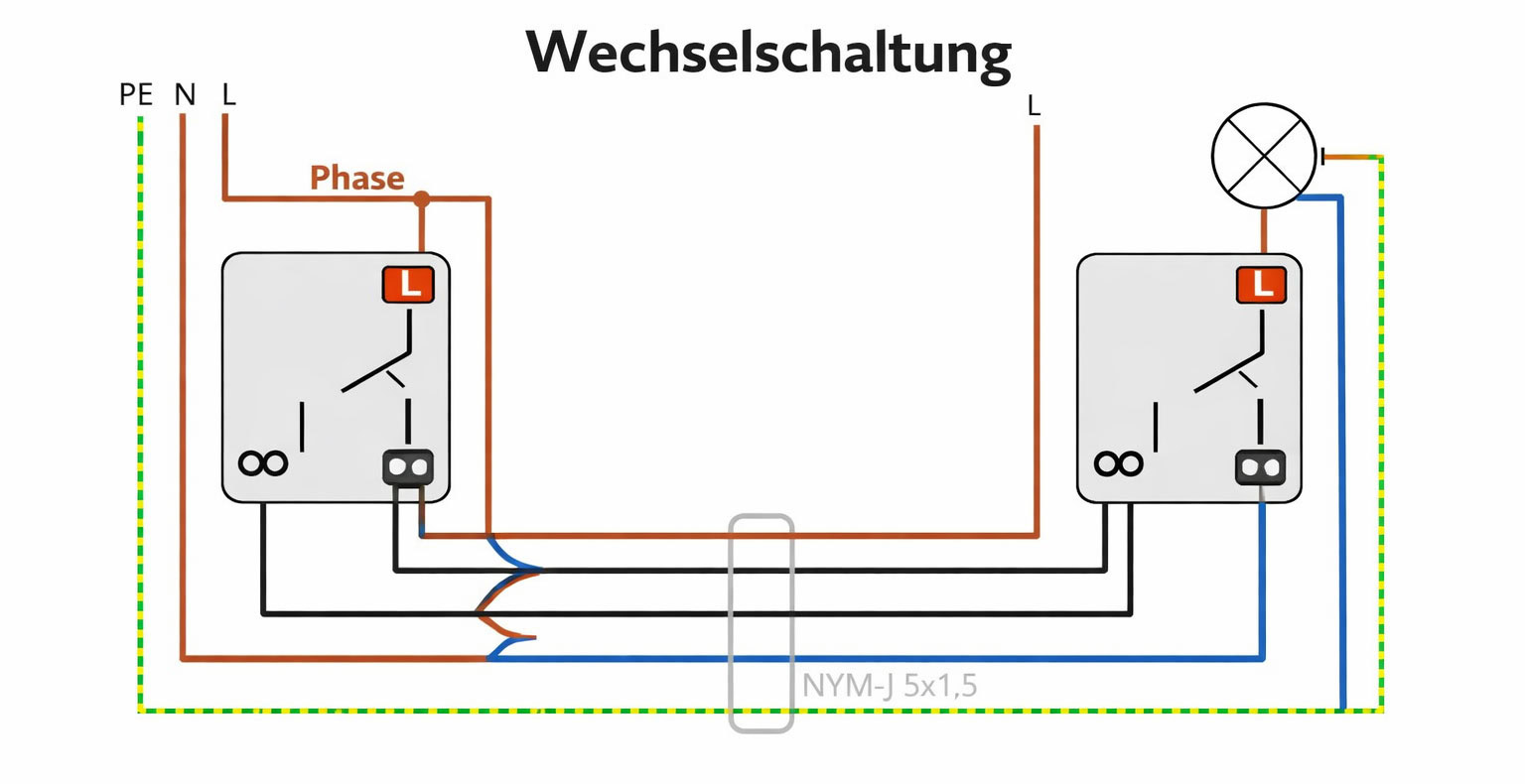

Schaltplan einer Wechselschaltung: 2 Schalter, 1 Lampe

Eine klassische Wechselschaltung besteht aus folgenden Leitungswegen:

Wichtig ist: Neutralleiter und Schutzleiter werden nicht wie normale Schaltkontakte benutzt. Sie werden fachgerecht durchverbunden und zur Leuchte geführt. Der Schutzleiter darf ausschließlich als Schutzleiter verwendet werden.

Welche Kabel braucht man für eine Wechselschaltung?

Welche Leitung sinnvoll ist, hängt vom Aufbau der Installation ab. In Wohngebäuden werden häufig NYM-J-Leitungen mit 1,5 mm² Leiterquerschnitt eingesetzt. Entscheidend ist aber immer die konkrete Planung durch eine Elektrofachkraft.

Eine häufige Grundstruktur sieht so aus:

Warum wird zwischen den Schaltern oft ein 5-adriges Kabel empfohlen? Weil zwei Adern allein für die Korrespondierenden benötigt werden. Mit zusätzlichen Adern bleibt mehr Spielraum für Neutralleiter, Dauerstrom oder spätere Erweiterungen. Das kann wichtig werden, wenn später eine Steckdose, ein Bewegungsmelder, ein smarter Schalter oder ein Dimmer ergänzt werden soll.

Ein 3-adriges Kabel zwischen den Schaltern kann in bestimmten Bestandsinstallationen vorkommen. Es ist aber häufig unflexibel und für spätere Erweiterungen ungünstig. Außerdem verleitet es dazu, Aderfarben falsch zu nutzen. Genau hier entstehen viele gefährliche Fehler.

3-adrig oder 5-adrig: Was ist besser?

Für neue Installationen ist ein 5-adriges Kabel zwischen den Schalterdosen meist die bessere Wahl. Es bietet Reserven und erleichtert spätere Änderungen. Ein 3-adriges Kabel kann bei einer einfachen Wechselschaltung zwar rechnerisch ausreichen, ist aber oft knapp dimensioniert.

Der Unterschied:

Gerade wenn Wände ohnehin geöffnet werden, sollte man nicht am falschen Ende sparen. Ein zusätzliches Kabel später nachzuziehen, verursacht meist deutlich mehr Aufwand als die richtige Leitung gleich einzuplanen.

Aderfarben: Braun, Schwarz, Grau, Blau und Grün-Gelb

Aderfarben helfen bei der Orientierung. Sie ersetzen aber keine Messung. Das gilt besonders in Bestandsgebäuden.

In modernen Installationen findet man häufig diese Farben:

Wichtig: Grün-Gelb ist ausschließlich dem Schutzleiter vorbehalten. Diese Ader darf nicht als Schaltdraht, Phase oder korrespondierende Ader verwendet werden. Auch Blau sollte nicht beliebig zweckentfremdet werden, wenn er als Neutralleiter benötigt wird.

Im Altbau können die Farben anders aussehen. Dort können schwarze, graue oder rote Adern andere Funktionen haben als heute erwartet. Deshalb gilt: Farben nie blind übernehmen. Vor dem Anschluss muss zweifelsfrei geprüft werden, welche Ader welche Funktion hat.

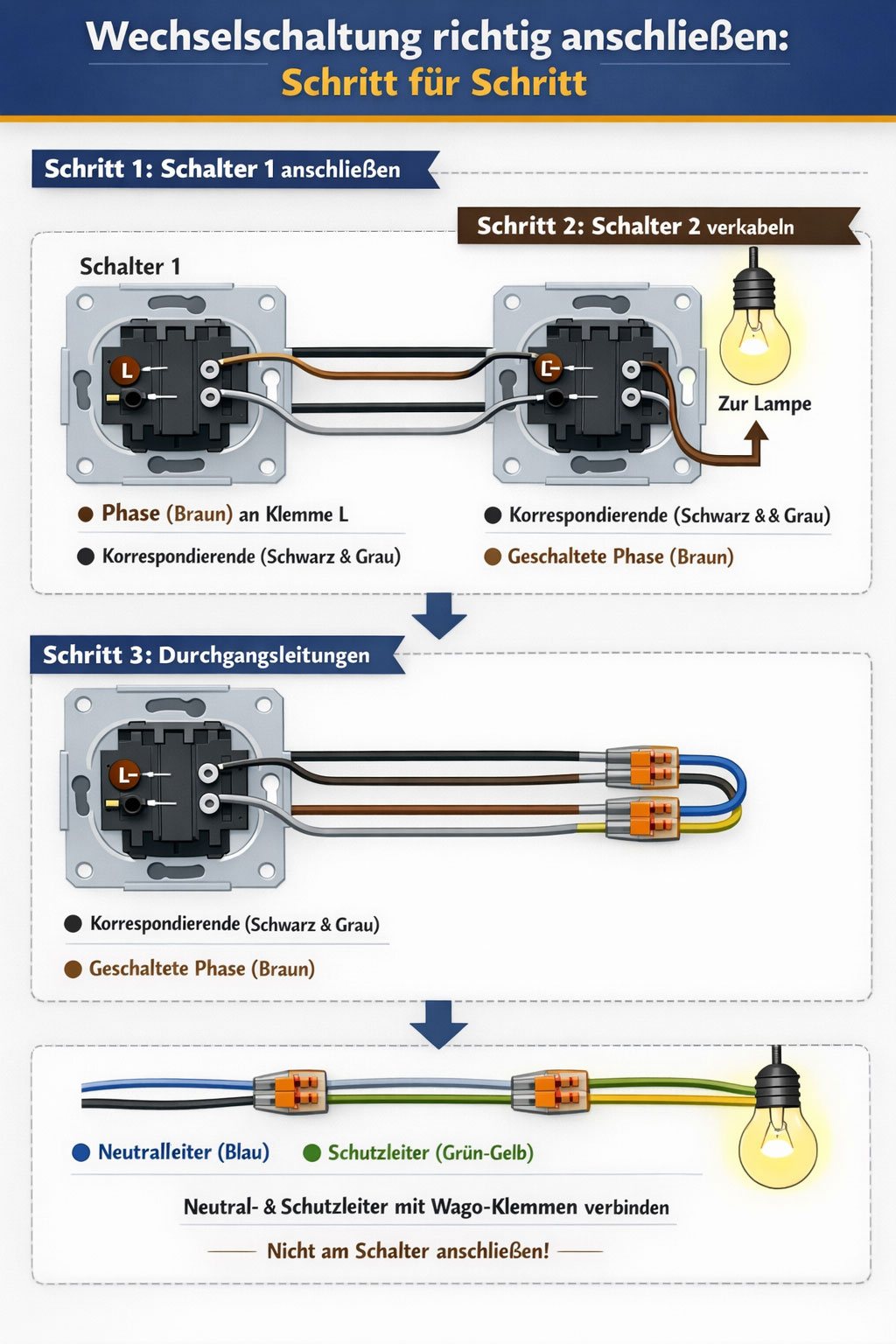

Wechselschaltung anschließen: Die fachliche Anschlusslogik

Die folgende Beschreibung dient der Orientierung. Sie ersetzt keine Elektrofachkraft.

Bei einer klassischen Wechselschaltung kommt die Phase am ersten Wechselschalter an. Sie wird dort auf den gemeinsamen Kontakt gelegt, der meist mit L oder P gekennzeichnet ist. Von diesem Schalter führen zwei korrespondierende Adern zum zweiten Wechselschalter. Dort werden sie auf die beiden entsprechenden Ausgangsklemmen gelegt.

Am zweiten Wechselschalter wird die geschaltete Phase zur Leuchte weitergeführt. Diese Ader führt nur dann Spannung, wenn die Schalterstellung den Stromkreis schließt.

Neutralleiter und Schutzleiter werden nicht über die Schaltkontakte geführt. Sie werden in den Dosen fachgerecht verbunden und zur Leuchte weitergeführt. Die Leuchte benötigt den geschalteten Außenleiter, den Neutralleiter und bei Leuchten der Schutzklasse I auch den Schutzleiter.

Vereinfacht:

Wenn unklar ist, welche Klemme welche Funktion hat, darf nicht geraten werden. Schalterprogramme unterscheiden sich je nach Hersteller. Klemmenkennzeichnungen, Schaltbild auf dem Einsatz und Herstellerangaben müssen zusammenpassen.

Die fünf Sicherheitsregeln

Stromunfälle können tödlich enden. Deshalb gelten bei Arbeiten an elektrischen Anlagen feste Sicherheitsregeln. Sie sind kein Formalismus, sondern die Grundlage für sicheres Arbeiten.

Die fünf Sicherheitsregeln lauten:

1. Freischalten.
2. Gegen Wiedereinschalten sichern.
3. Spannungsfreiheit feststellen.
4. Erden und kurzschließen.
5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.

In der häuslichen Niederspannungsinstallation werden nicht alle Regeln genauso umgesetzt wie in industriellen Anlagen oder an Hochspannungsanlagen. Entscheidend bleibt aber: Vor dem Berühren von Leitungen muss eindeutig feststehen, dass keine Spannung anliegt. Diese Prüfung erfolgt mit einem geeigneten zweipoligen Spannungsprüfer.

Ein einpoliger Phasenprüfer in Schraubendreherform reicht dafür nicht aus. Er kann täuschen und bietet keine verlässliche Aussage über Spannungsfreiheit.

Für Laien heißt das praktisch: Finger weg von offenen Leitungen. Vorbereitende Arbeiten wie das Stemmen von Schlitzen, das Setzen von Dosen oder das Verlegen von Leerrohren können nach Absprache mit einem Fachbetrieb möglich sein. Der elektrische Anschluss, die Messung und die Inbetriebnahme gehören zum Elektrofachbetrieb.

Typische Fehler bei der Wechselschaltung

Bei Wechselschaltungen passieren immer wieder dieselben Fehler. Viele davon entstehen durch falsche Annahmen über Aderfarben oder durch zu wenig Platz in der Schalterdose.

Gerade der letzte Punkt fällt häufig erst nach dem Umbau auf. Nicht jeder Dimmer eignet sich für eine Wechselschaltung. Auch nicht jede LED-Lampe verhält sich an jeder Schaltung gleich.

Stolperfallen im Altbau

Altbauten sind bei Elektroarbeiten besonders kritisch. Dort wurden über Jahrzehnte unterschiedliche Leitungsarten, Aderfarben und Schaltungen verwendet. Manchmal wurden Anlagen später erweitert, ohne dass die Dokumentation noch vorhanden ist.

Typische Probleme im Altbau:

Die sogenannte Sparwechselschaltung wurde früher genutzt, um Adern zu sparen oder unter einem Schalter zusätzlich eine Steckdose zu ermöglichen. Für heutige Anforderungen ist sie oft ungünstig. Sie kann Probleme bei Dimmern, smarten Schaltern, Bewegungsmeldern oder Erweiterungen verursachen.

Wenn Sie im Altbau auf unklare Farben, alte Stoffleitungen, brüchige Isolierungen, klassische Nullung oder fehlende Schutzleiter stoßen, ist die Grenze für Heimwerker erreicht. Dann muss ein Fachbetrieb prüfen, ob die Installation noch sicher ist und wie sie modernisiert werden kann.

Wechselschaltung mit Steckdose kombinieren

Viele möchten unter einem Lichtschalter zusätzlich eine Steckdose setzen. Genau hier zeigt sich, warum die richtige Leitungsplanung wichtig ist.

Eine Steckdose braucht in der Regel:

• Außenleiter,
• Neutralleiter,
• Schutzleiter.

Sind in der Schalterdose nur die korrespondierenden Adern und eine geschaltete Phase vorhanden, reicht das nicht automatisch für eine Steckdose. Besonders der Neutralleiter fehlt in alten Schalterdosen häufig.

Deshalb sollte vor einer Erweiterung geprüft werden, welche Leiter tatsächlich vorhanden sind. Eine Steckdose darf nicht improvisiert an irgendwelche Adern angeschlossen werden. Das ist gefährlich und kann im Schadensfall massive rechtliche und versicherungstechnische Folgen haben.

Wechselschaltung mit Dimmer

Eine Wechselschaltung lässt sich mit einem Dimmer kombinieren, aber nicht mit jedem beliebigen Modell. Der Dimmer muss ausdrücklich für Wechselschaltungen geeignet sein. Viele Hersteller bezeichnen solche Geräte als wechselschaltungsfähig oder als Universaldimmer mit Wechseleingang.

Wichtig sind außerdem:

Wenn eine LED in der Wechselschaltung flackert, summt oder im ausgeschalteten Zustand schwach glimmt, liegt das oft nicht an der Lampe allein. Ursache können kapazitive Kopplung, ein ungeeigneter Dimmer, fehlende Grundlast oder eine ungünstige Leitungsführung sein.

Wechselschaltung mit Bewegungsmelder

Auch Bewegungsmelder können eine Wechselschaltung ersetzen oder ergänzen. Das ist etwa im Flur, im Keller, in der Garage oder an Nebeneingängen sinnvoll.

Dabei kommt es stark auf den Bewegungsmelder an. Viele Unterputz-Bewegungsmelder benötigen einen Neutralleiter. Ist in der Schalterdose kein Neutralleiter vorhanden, lässt sich das Gerät nicht ohne Weiteres anschließen.

Auch hier gilt: Nicht jedes Gerät passt zu jeder vorhandenen Schaltung. Vor dem Kauf sollte geklärt werden:

• Ist ein Neutralleiter in der Dose vorhanden?
• Soll der Bewegungsmelder einen Schalter ersetzen?
• Soll zusätzlich manuell geschaltet werden können?
• Welche Lampenlast wird geschaltet?
• Handelt es sich um LED-Leuchten?
• Passt das Gerät zum vorhandenen Schalterprogramm?

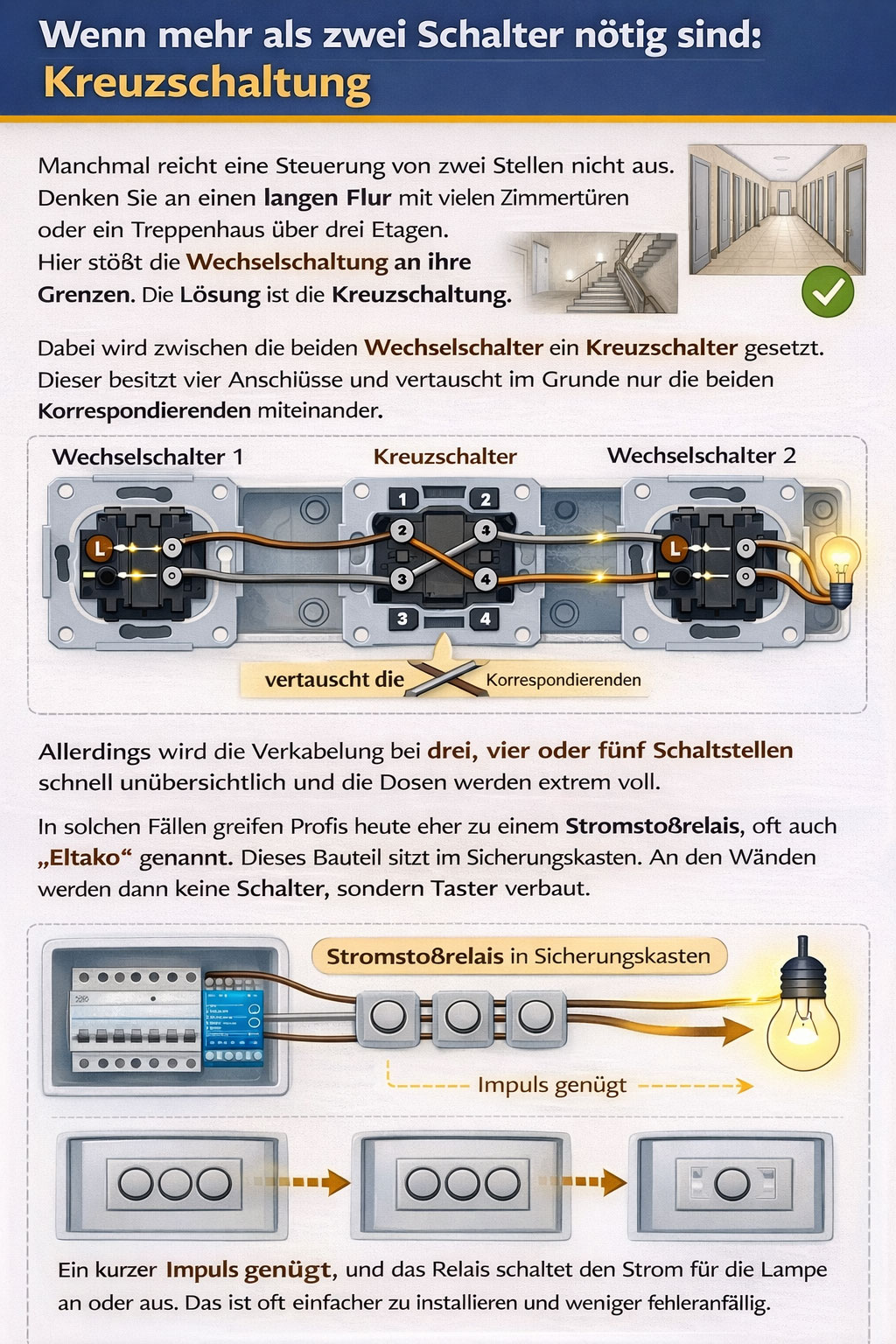

Mehr als zwei Schaltstellen: Kreuzschaltung oder Stromstoßrelais?

Eine Wechselschaltung eignet sich für zwei Schaltstellen. Wenn Sie eine Leuchte von drei oder mehr Stellen aus schalten möchten, brauchen Sie eine andere Lösung.

Klassisch kommt dann eine Kreuzschaltung zum Einsatz. Dabei sitzen zwischen zwei Wechselschaltern ein oder mehrere Kreuzschalter. Diese Kreuzschalter vertauschen die korrespondierenden Adern.

Bei mehreren Schaltstellen wird die Verdrahtung jedoch schnell unübersichtlich. Die Schalterdosen werden voller, die Fehlersuche wird schwieriger und Erweiterungen werden aufwendiger.

Deshalb setzen Fachbetriebe heute häufig auf ein Stromstoßrelais. Dabei werden an den Schaltstellen Taster montiert. Jeder Tastimpuls schaltet das Relais um. Das Relais sitzt meist in der Verteilung und schaltet die Leuchte.

Darf man eine Wechselschaltung selbst anschließen?

In Deutschland ist die Rechtslage streng. Arbeiten an elektrischen Anlagen dürfen grundsätzlich nur durch den Netzbetreiber oder durch ein in ein Installateurverzeichnis eingetragenes Installationsunternehmen ausgeführt werden.

Das bedeutet nicht, dass Eigentümer gar nichts vorbereiten dürfen. Nach Absprache mit einem Elektrofachbetrieb können vorbereitende Arbeiten möglich sein. Dazu zählen zum Beispiel:

• Leitungswege planen,
• Schlitze stemmen,
• Dosen setzen,
• Leerrohre verlegen,
• Wände wieder schließen.

Der elektrische Anschluss, die Messung, die Prüfung und die Inbetriebnahme sind Sache des Fachbetriebs. Das ist nicht nur eine rechtliche Frage. Es geht auch um Brandschutz, Personenschutz und Versicherungsschutz.

Wer eigenmächtig an der festen Elektroinstallation arbeitet, trägt ein erhebliches Risiko. Im Schadensfall kann es Probleme mit der Gebäudeversicherung geben. Noch schwerer wiegt das Risiko für Menschen, die später mit der Anlage in Berührung kommen.

Was kostet eine Wechselschaltung vom Elektriker?

Die Kosten hängen stark von der vorhandenen Installation ab. Eine einfache Wechselschaltung in einem Neubau oder bei geöffneten Wänden ist deutlich günstiger als eine Nachrüstung im bewohnten Altbau.

Wichtige Kostenfaktoren sind:

Bei einer bestehenden, gut zugänglichen Installation kann der Aufwand überschaubar sein. Müssen Leitungen neu gelegt, Wände geöffnet oder alte Installationen geprüft werden, steigen die Kosten entsprechend.

Für eine belastbare Einschätzung ist ein Vor-Ort-Termin sinnvoll. Fotos von Dosen und Leitungen ersetzen keine fachliche Prüfung.

Checkliste: Was vor der Planung geklärt werden sollte

Bevor eine Wechselschaltung neu installiert oder geändert wird, sollten diese Fragen geklärt sein:

• Wo soll die Leuchte sitzen?
• Von welchen zwei Stellen soll sie geschaltet werden?
• Gibt es bereits Leitungen?
• Sind Neutralleiter und Schutzleiter vorhanden?
• Handelt es sich um Neubau, Sanierung oder Altbau?
• Soll später eine Steckdose ergänzt werden?
• Ist ein Dimmer geplant?
• Sind Bewegungsmelder oder Smart-Home-Funktionen vorgesehen?
• Gibt es genug Platz in den Unterputzdosen?
• Wird ein Fachbetrieb eingebunden?

Diese Planung spart später Arbeit. Besonders bei geöffneten Wänden lohnt es sich, Reserven mitzudenken. Nachträgliche Änderungen sind fast immer teurer und aufwendiger.

FAQ: Häufige Fragen zur Wechselschaltung

Was ist der Unterschied zwischen einem Ausschalter und einem Wechselschalter?

Ein Ausschalter hat eine einfache Ein-Aus-Funktion. Er unterbricht oder schließt einen Stromkreis. Ein Wechselschalter hat einen gemeinsamen Kontakt und zwei mögliche Ausgänge. Dadurch kann er den Stromweg zwischen zwei Leitungen wechseln. Für eine Wechselschaltung werden zwei Wechselschalter benötigt.

Kann man eine Wechselschaltung mit 3 Adern anschließen?

Das hängt vom konkreten Aufbau ab. In alten Installationen kommen 3-adrige Verbindungen zwischen Schaltern vor. Für neue Installationen ist das aber oft ungünstig, weil Reserven fehlen. Häufig ist ein 5-adriges Kabel zwischen den Schalterdosen sinnvoller.

Warum wird für die Wechselschaltung oft ein 5-adriges Kabel empfohlen?

Weil zwei Adern bereits für die korrespondierenden Leitungen zwischen den Schaltern benötigt werden. Zusätzliche Adern schaffen Reserven für Neutralleiter, Dauerstrom oder spätere Erweiterungen. Das ist besonders wichtig, wenn später eine Steckdose, ein Dimmer, ein Bewegungsmelder oder ein smartes Modul ergänzt werden soll.

Welche Ader ist die geschaltete Phase?

Die geschaltete Phase ist die Leitung, die vom zweiten Wechselschalter zur Leuchte führt. Sie führt nur dann Spannung, wenn die Schaltung die Leuchte einschaltet. Die geschaltete Phase darf nicht mit Neutralleiter oder Schutzleiter verwechselt werden.

Was sind korrespondierende Adern?

Korrespondierende Adern verbinden die beiden Wechselschalter miteinander. Über sie wird der Stromweg je nach Schalterstellung geführt. In vielen Installationen werden dafür schwarze und graue Adern genutzt. Entscheidend ist aber nicht die Farbe allein, sondern die tatsächliche Funktion.

Darf der blaue Draht als Schaltdraht verwendet werden?

Blau ist für den Neutralleiter vorgesehen. Eine Zweckentfremdung kann zu gefährlichen Verwechslungen führen. In modernen Installationen sollte Blau nicht beliebig als Schaltdraht genutzt werden, wenn er als Neutralleiter benötigt wird. Entscheidend ist die fachgerechte Planung und eindeutige Kennzeichnung.

Darf Grün-Gelb als Schaltdraht genutzt werden?

Nein. Grün-Gelb ist ausschließlich dem Schutzleiter vorbehalten. Diese Ader darf nicht als Phase, Schaltdraht oder korrespondierende Ader verwendet werden.

Warum glimmt eine LED trotz ausgeschalteter Wechselschaltung?

Das kann an kapazitiver Kopplung zwischen Leitungen, einem ungeeigneten Dimmer, einer sehr geringen LED-Last oder an der Installation selbst liegen. Manchmal hilft ein Grundlastmodul. Die Ursache sollte ein Fachbetrieb prüfen.

Kann man eine Wechselschaltung mit Funkmodulen nachrüsten?

Ja, das ist in vielen Fällen möglich. Funkmodule oder smarte Unterputzmodule können helfen, wenn neue Leitungen nur schwer nachträglich verlegt werden können. Viele dieser Geräte benötigen aber einen Neutralleiter in der Schalterdose. Das muss vorher geprüft werden.

Was ist der Unterschied zwischen Wechselschaltung und Kreuzschaltung?

Eine Wechselschaltung schaltet eine Leuchte von zwei Stellen. Eine Kreuzschaltung erweitert dieses Prinzip auf drei oder mehr Schaltstellen. Dafür werden zwischen den beiden Wechselschaltern ein oder mehrere Kreuzschalter eingesetzt.

Wann ist ein Stromstoßrelais besser?

Ein Stromstoßrelais ist oft sinnvoll, wenn viele Schaltstellen benötigt werden. Dann werden Taster verwendet, die ein Relais in der Verteilung ansteuern. Das kann übersichtlicher sein als eine klassische Kreuzschaltung.

Darf ich eine Wechselschaltung selbst anschließen?

Der elektrische Anschluss an der festen Installation, die Prüfung und die Inbetriebnahme gehören in die Hände eines eingetragenen Elektrofachbetriebs. Vorbereitende Arbeiten können nach Absprache möglich sein. Eigenmächtige Arbeiten an offenen Leitungen sind gefährlich und rechtlich problematisch.

Fazit: Wechselschaltung verstehen, aber sicher planen

Die Wechselschaltung ist eine einfache und bewährte Lösung, um Licht von zwei Stellen aus zu schalten. Entscheidend sind zwei Wechselschalter, zwei korrespondierende Adern und eine sauber geführte geschaltete Phase zur Leuchte.

In der Praxis steckt der Teufel aber im Detail. Falsche Aderfarben, alte Installationen, fehlende Neutralleiter, ungeeignete Dimmer oder improvisierte Erweiterungen können gefährlich werden. Deshalb sollte der Artikel nicht als Einladung zum Herumprobieren verstanden werden.

Wer eine Wechselschaltung plant, sollte vor allem eines mitnehmen: Gute Vorbereitung spart Aufwand. Die fachgerechte Ausführung schützt Menschen, Gebäude und Versicherungsschutz. Der Anschluss selbst gehört in professionelle Hände.
