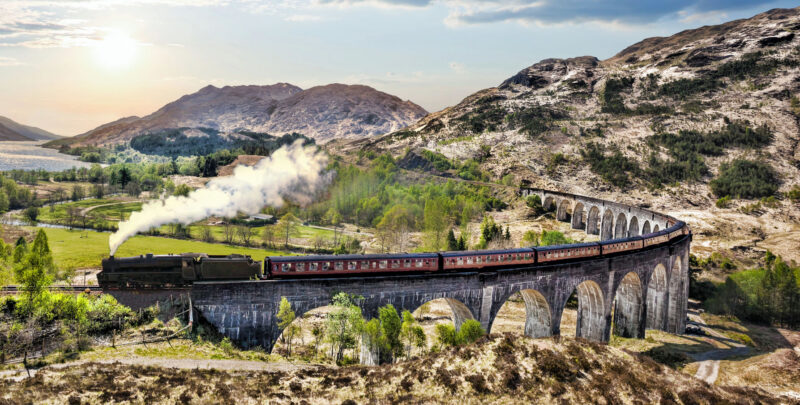

Das Glenfinnan-Viadukt ist weltbekannt – aber selten wird über seine Bauweise gesprochen. Zwischen 1897 und 1901 entstand hier eines der größten unbewehrten Betonviadukte seiner Zeit. Die Ingenieure setzten auf massiven Massenbeton, lokal gebrochenes Gestein und klassische Rundbögen. Das Ergebnis ist kein filigranes Bauwerk, sondern eine bewusst robuste Konstruktion, die seit über 120 Jahren in Betrieb steht. Wer sich für Bautechnik interessiert, findet hier eine Lehrstunde in Materialwahl, Statik und Dauerhaftigkeit.
Mehr als Harry Potter: Die Bautechnik hinter dem Glenfinnan-Viadukt verständlich erklärt.
Filmkulisse? Ja. Aber vor allem ein Ingenieurprojekt.
Viele kennen das Glenfinnan-Viadukt aus den Harry-Potter-Filmen. Wenn der Dampfzug über die geschwungene Brücke fährt, wirkt alles ein wenig märchenhaft. Technisch betrachtet war dieses Bauwerk allerdings kein Zauber, sondern eine ziemlich nüchterne Antwort auf ein handfestes Problem: Wie bringt man Ende des 19. Jahrhunderts eine Eisenbahn durch die rauen Highlands – bezahlbar und dauerhaft?
Gebaut wurde das Viadukt zwischen 1897 und 1901 als Teil der Verlängerung der West Highland Railway nach Mallaig. Die Region war damals infrastrukturell schlecht erschlossen, wirtschaftlich aber interessant, vor allem wegen des Fischhandels an der Atlantikküste. Politische Diskussionen im Parlament verzögerten das Projekt zunächst. Erst mit dem „West Highland Railway Mallaig Extension (Guarantee) Act“ von 1896 war der Weg frei.
Die Planung übernahmen Simpson & Wilson, die Ausführung ging an Robert McAlpine & Sons. Der Firmenchef, Robert McAlpine, war kein Mann für halbe Sachen. Er hatte schon früh mit Beton experimentiert und trug nicht umsonst den Spitznamen „Concrete Bob“.
Warum ausgerechnet Massenbeton?
Heute denken Sie bei Beton automatisch an Stahlbeton. Damals war das anders. Beim Glenfinnan-Viadukt wurde unbewehrter Massenbeton eingesetzt – also Beton ohne Stahleinlagen. Das klingt aus heutiger Sicht riskant. Zugkräfte kann dieses Material kaum aufnehmen. Es ist stark in Druck, schwach in Zug. Warum also dieser Weg?
Ganz einfach: Das lokale Gestein der Highlands – Glimmerschiefer, Gneis, Quarz – ist extrem hart. Für präzise behauene Natursteinquader war es kaum wirtschaftlich zu bearbeiten. Als gebrochenes Zuschlagmaterial dagegen war es ideal. Die Ingenieure nutzten also, was vor Ort vorhanden war, und mischten daraus einen sehr dichten Beton.
Das Mischungsverhältnis lag bei etwa 4 Teilen gebrochenem Gestein zu 1 Teil Zement. Auffällig ist, dass weitgehend auf klassischen Sand verzichtet wurde. Stattdessen sorgte eine abgestufte Kornverteilung für möglichst wenig Hohlräume. Die scharfkantigen Zuschläge verzahnten sich gut, was dem Beton zusätzliche Stabilität verlieh.
21 Bögen – bewusst konservativ
Das Viadukt ist rund 380 Meter lang, etwa 30 Meter hoch und besteht aus 21 Rundbögen mit jeweils 15,2 Metern Spannweite. Die Brücke verläuft in einer gleichmäßigen Kurve mit einem Radius von etwa 240 bis 250 Metern.
Wer sich mit Brückenbau beschäftigt, merkt schnell: Das ist keine filigrane Konstruktion. Die Bögen sind halbkreisförmig und vergleichsweise massiv. Flache, materialeffiziente Lösungen wären mit unbewehrtem Beton schlicht zu riskant gewesen. Die Kraftlinie musste sicher im Querschnitt bleiben. Jede nennenswerte Zugbeanspruchung hätte problematisch werden können.
Die Ingenieure entschieden sich daher für eine konservative, druckdominierte Geometrie. Man könnte sagen: lieber etwas mehr Material als ein unkalkulierbares Risiko.
21 Betonbögen in Kurve
Eine Kurve, die es in sich hat
Die geschwungene Linienführung wirkt harmonisch, war aber konstruktiv anspruchsvoll. Die Bögen selbst blieben identisch. Die Krümmung entstand über unterschiedlich dimensionierte Pfeiler. Deren Innen- und Außenseiten haben leicht abweichende Längen, sodass sich die Gesamtstruktur in der Draufsicht sauber in die Landschaft legt.
Ohne digitale Planungstools war das eine beachtliche Leistung. Kleine geometrische Fehler hätten zu ungünstigen Spannungssituationen geführt. Stattdessen steht das Bauwerk seit über 120 Jahren stabil im Gelände.
Stop-Pfeiler: frühe Redundanz
Ein Detail, das oft übersehen wird, sind die verstärkten Pfeiler innerhalb der Bogenreihe. Bei einer Serie von Bögen kann der Ausfall eines Feldes theoretisch eine Kettenreaktion auslösen. Der horizontale Schub würde nicht mehr sauber ausgeglichen.
Beim Glenfinnan-Viadukt wurden daher zwei Pfeiler besonders massiv und teilweise hohl ausgeführt. Sie können einseitige Lasten aufnehmen und im Extremfall einen progressiven Kollaps verhindern.
Fundamentierung im harten Fels
Die Pfeiler stehen direkt auf dem anstehenden Fels. Verwitterte Schichten wurden entfernt, der Fels teils terrassiert. So entstand eine formschlüssige Verbindung zwischen Beton und Untergrund. Setzungen sind daher kaum ein Thema.
Ein Pfeiler steht im Fluss Finnan. Hier spielte Kolkschutz eine entscheidende Rolle. Massive Betonverbreiterungen am Fuß sollten Unterspülung verhindern. Angesichts zunehmender Starkregenereignisse wurden diese Bereiche in jüngster Zeit zusätzlich gesichert.
Baustelle im Nirgendwo – mit Wasserkraft
Der Bau in dieser abgelegenen Region war logistisch anspruchsvoll. Für das Bohren im harten Gestein kamen pneumatische Werkzeuge zum Einsatz. Ursprünglich wurden die Kompressoren mit Dampfmaschinen betrieben – und damit mit Kohle, die mühsam herangeschafft werden musste.
Die Lösung war überraschend einfach: Wasserturbinen in nahegelegenen Bächen. Sie trieben die Kompressoren an und erhöhten die Effizienz deutlich. Aus heutiger Sicht wirkt das wie ein frühes Beispiel für nachhaltige Baustellenlogistik. Tatsächlich ging es um Kosten und Praktikabilität.
Sanierung mit Fingerspitzengefühl
Nach über einem Jahrhundert Dauerbetrieb steht das Viadukt unter höchstem Denkmalschutz. 2024 startete Network Rail ein Instandhaltungsprogramm im Umfang von rund 3,4 Mio. £. Dabei ging es um Risssanierung, Entwässerungsverbesserung, Kolkschutz und die Erneuerung von Schotterhaltesystemen.
Auffällig ist der Einsatz von Seilzugangstechnik statt großflächiger Gerüste. Spezialisten seilen sich von oben ab, um Reparaturen durchzuführen. Das spart Kosten und erhält das Landschaftsbild.
Interessant ist auch die Haltung zum Thema Ausblühungen. Die weißen Kalziumspuren an den Bögen werden nicht vollständig entfernt. Sie gehören zur Geschichte des Bauwerks. Ziel ist nicht ein „wie neu“, sondern ein „weiter nutzbar“.
So wie Harry Potter fühlen: Mit der Dampflok über das Viadukt
Dampflok trifft moderne Züge
Das Viadukt ist kein Museumsstück. Es trägt täglich reguläre Züge und den touristischen „Jacobite Steam Train“. Unterschiedliche Achslasten und Schwingungsmuster wirken auf die Struktur ein.
Der massive Beton reagiert träge und dämpfend. Dennoch müssen Gleislage und Oberbau kontinuierlich überwacht werden. Bewegungen im Schotterbett übertragen sich direkt auf die Bögen. Hier zeigt sich, wie wichtig regelmäßige Instandhaltung ist – gerade bei historischen Bauwerken.
War das nun revolutionär?
Man kann das Glenfinnan-Viadukt als Pionierleistung feiern. Und ja, der industrielle Einsatz von Massenbeton in dieser Größenordnung war bemerkenswert. Gleichzeitig war die Konstruktion bewusst konservativ. Während in Europa das Hennebique-System des Stahlbetons bereits an Bedeutung gewann, blieb man hier beim massiven, druckorientierten Konzept.
Vielleicht liegt die eigentliche Leistung genau darin: nicht auf jeden Trend zu springen, sondern eine Lösung zu wählen, die zum Material, zur Region und zum Budget passte. Das Ergebnis ist ein Bauwerk, das seit über 120 Jahren funktioniert.
